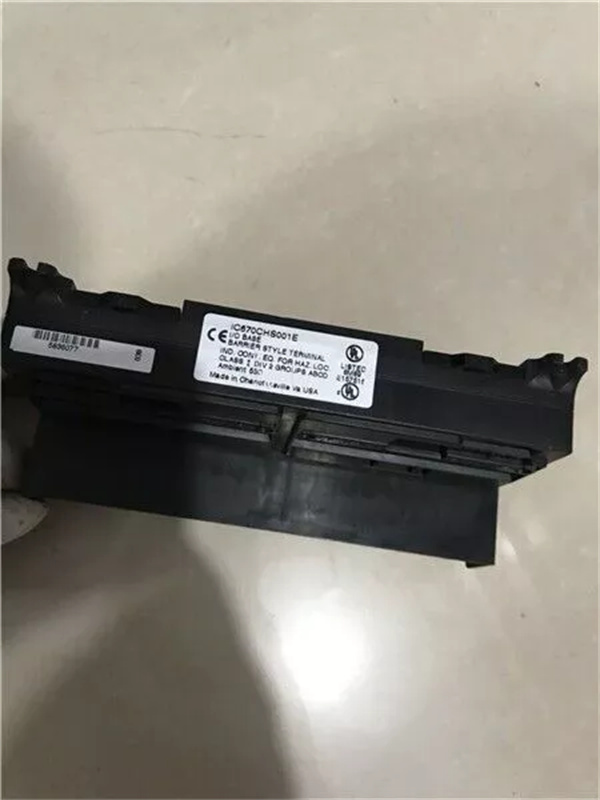

IC670CHS001E
产品概述
GE IC670CHS001E 是一款高性能的I/O终端模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control平台，能够有效连接和管理各种输入输出信号。该模块支持模块化连接，允许在不移除现有接线的情况下插入和移除托管I/O模块。
技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | IC670CHS001E |
| 制造商 | GE（现为Emerson Automation） |
| 端子数量 | 37个（2个电源端子+35个信号端子） |
| 电线规格 | AWG#14（2.1 mm²）至AWG#22（0.35 mm²） |
| 接地端子 | AWG#14，长度不超过4英寸（10.16厘米） |
| 安装方式 | DIN导轨或面板安装 |
| 工作温度 | -25°C至70°C |
| 尺寸 | 约13.2英寸（335毫米）高、10.9英寸（277毫米）宽和8.4英寸（213毫米）深 |
| 重量 | 未明确提及，但通常较轻便 |
| 通信协议 | 支持Modbus和Profibus（需BIU模块扩展） |
| 防护等级 | IP65（防尘防水） |
| 拧紧扭矩 | 8-10磅/英寸 |
主要特点和优势
- 模块化连接：支持最多2个I/O模块（离散或模拟量），兼容GE Genius系列模块。
- 背板通信：内置连接器实现模块间通信，支持热插拔功能（需BIU模块，固件版本2.1及以上）。
- 电气隔离：输入/输出电路电气隔离，电压范围85-264V AC/DC，符合工业安全标准。
- 过载保护：支持过流和过压自动断电，防止设备损坏。
- 紧凑设计：适合空间有限的安装场合。
- 智能维护：LED状态指示灯提供实时反馈，显示电源、通信和过载状态。
- 灵活扩展：支持预装电缆IC670CBL001，兼容辅助终端块（提供额外接地/信号公共连接）。
应用领域
GE IC670CHS001E 广泛应用于以下领域：
- 工业自动化控制：传感器信号采集（温度、压力、流量）、执行器驱动（电机、阀门）。
- 电力系统集成：变电站设备监控（断路器状态、电流和电压采样）。
- 汽车制造：装配线PLC信号传输、机器人运动控制。
- 化工与冶金工程：反应釜温度/压力闭环控制，高温环境下的信号隔离保护。
产品保障
GE对 IC670CHS001E 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
