产品概述

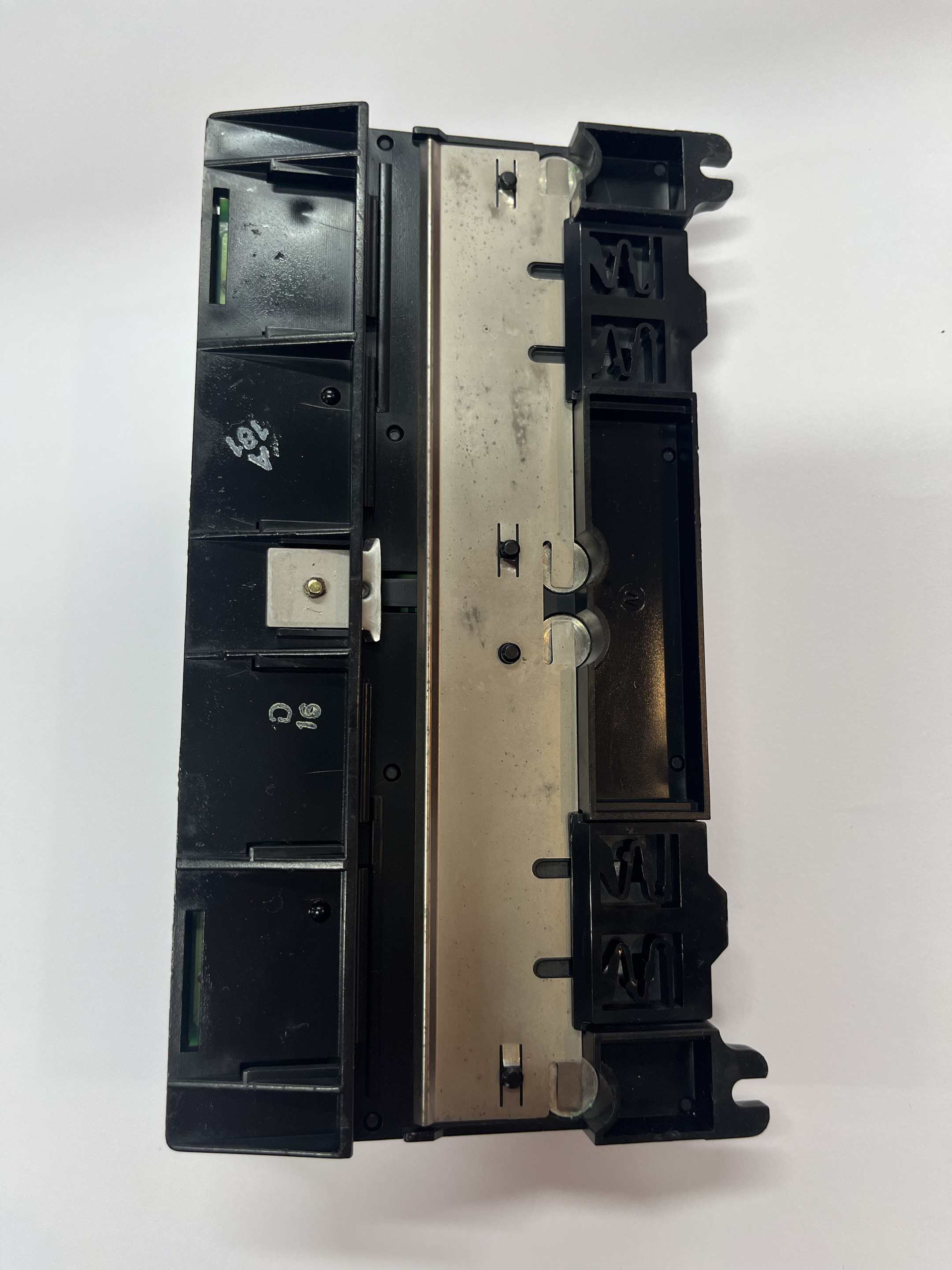

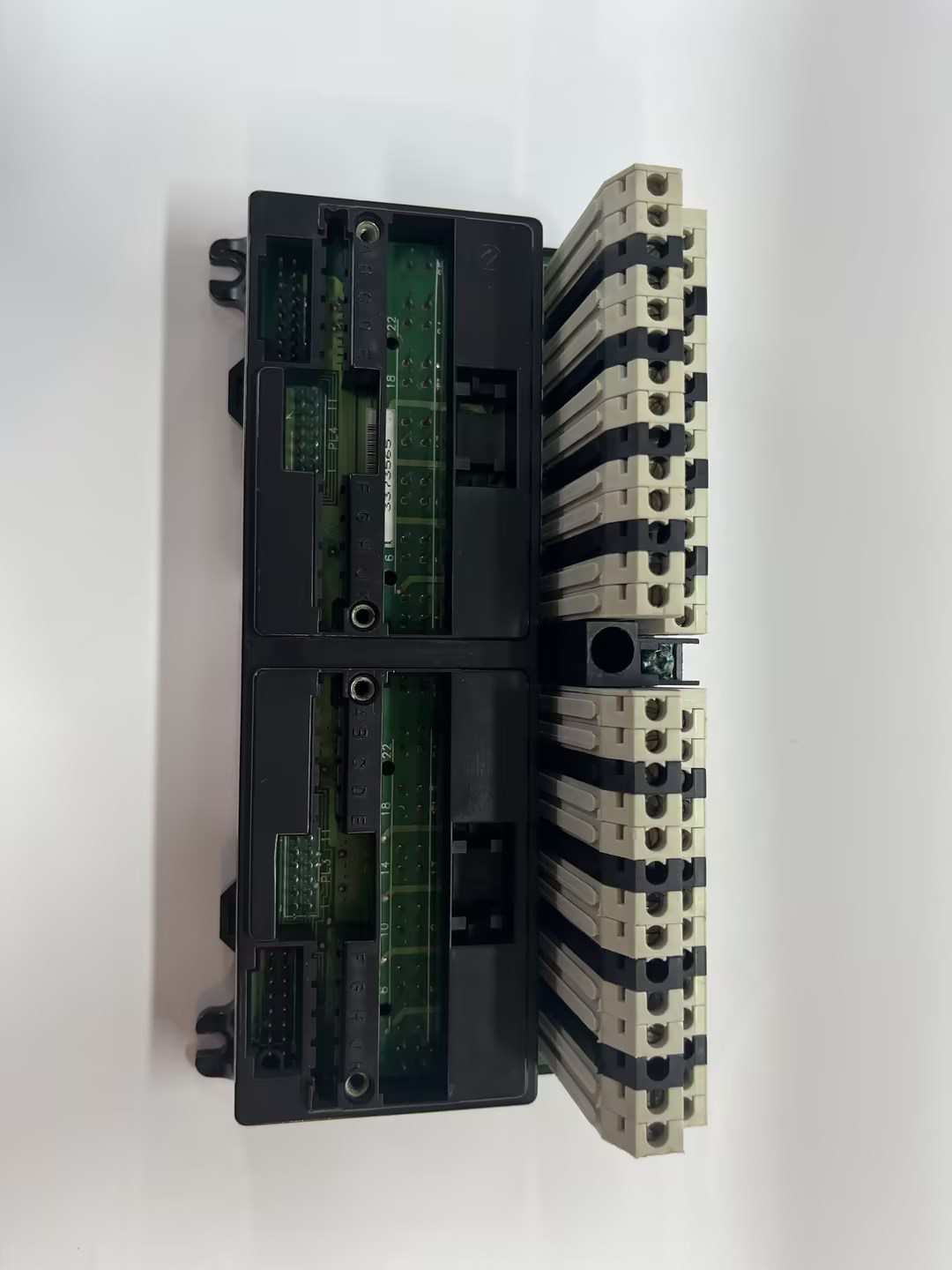

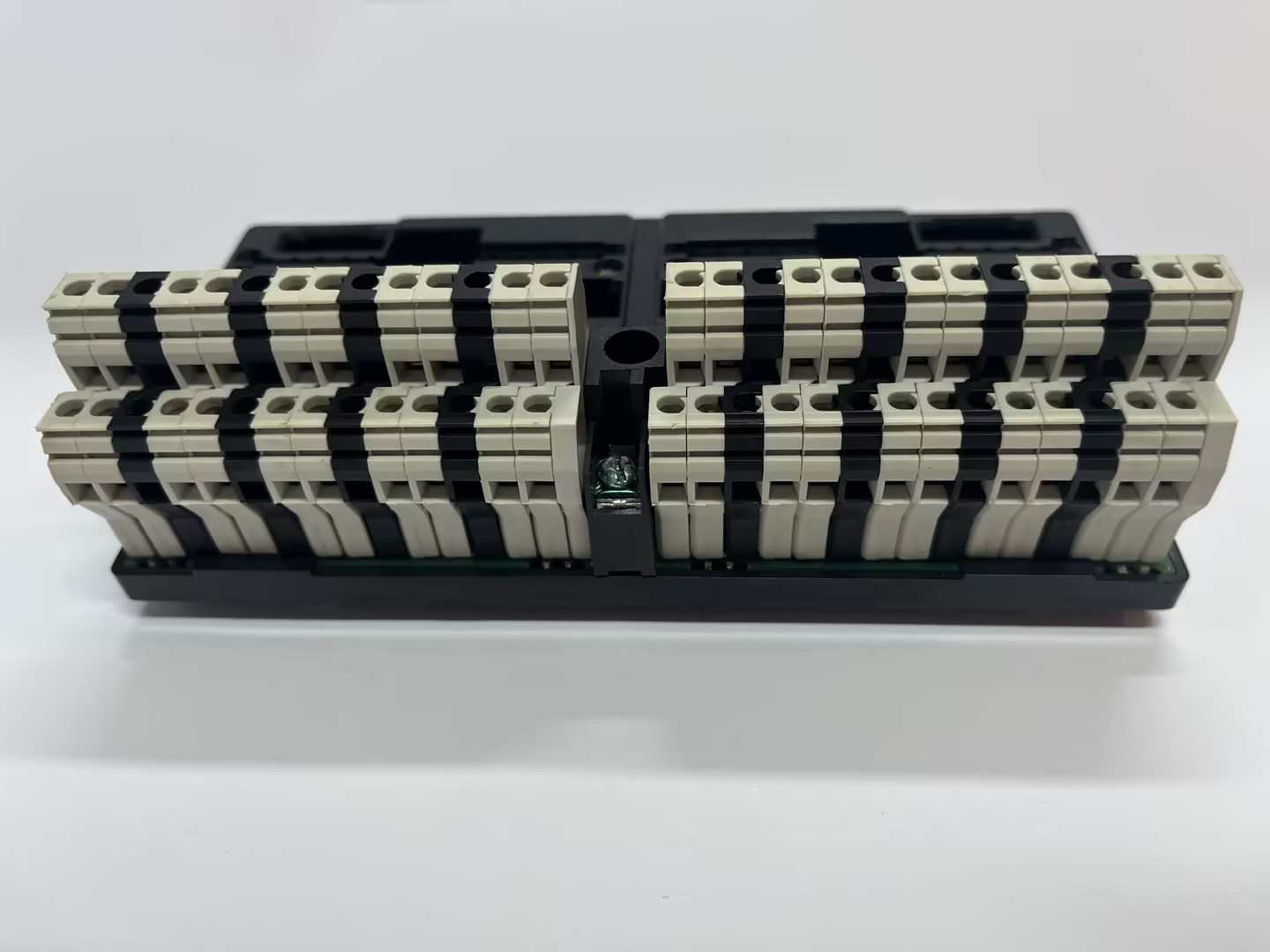

GE IC670CHS002 是一款高性能的I/O终端模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control系列，能够有效连接和管理各种输入输出信号。该模块支持模块化连接，允许在不移除现有接线的情况下插入和移除托管I/O模块。

技术规格

参数名称参数值
产品型号IC670CHS002
制造商GE（现为Emerson Automation）
端子数量37个（2个电源端子+35个信号端子）
电线规格AWG#14（2.1 mm²）至AWG#22（0.35 mm²）
接地端子AWG#14，长度不超过4英寸（10.16厘米）
安装方式DIN导轨或面板安装
工作温度-20°C至70°C
尺寸102 x 45 x 23 mm
重量150 g
通信协议支持Modbus和Profibus（需BIU模块扩展）
防护等级IP67
拧紧扭矩8-10磅/英寸

主要特点和优势

  • 模块化连接：支持最多16个I/O模块，兼容GE Genius系列模块。
  • 背板通信：内置连接器实现模块间通信，支持热插拔功能（需BIU模块，固件版本2.1及以上）。
  • 电气隔离：输入/输出电路电气隔离，电压范围85-264V AC/DC，符合工业安全标准。
  • 过载保护：支持过流和过压自动断电，防止设备损坏。
  • 紧凑设计：适合空间有限的安装场合。
  • 智能维护：LED状态指示灯提供实时反馈，显示电源、通信和过载状态。
  • 灵活扩展：支持预装电缆IC670CBL001，兼容辅助终端块（提供额外接地/信号公共连接）。

应用领域

GE IC670CHS002 广泛应用于以下领域：
  • 工业自动化控制：传感器信号采集（温度、压力、流量）、执行器驱动（电机、阀门）。
  • 电力系统集成：变电站设备监控（断路器状态、电流和电压采样）。
  • 汽车制造：装配线PLC信号传输、机器人运动控制。
  • 化工与冶金工程：反应釜温度/压力闭环控制，高温环境下的信号隔离保护。
  • 食品和饮料加工：包装线控制、质量检测。
  • 水和污水处理：控制水泵、阀门和其他设备。

相关产品

  • IC670CBL001：与 IC670CHS002 配合使用的连接电缆。
  • IC670BEM010：通信模块，用于实现网络通信。
  • IC670PSM001：电源模块，为 IC670CHS002 及其他模块提供电源。

安装与维护

  • 安装前准备：确保安装环境温度在-20°C至70°C之间，无过多灰尘或湿度。
  • 维护建议：定期检查连接是否牢固，清理模块表面灰尘，监测工作温度和功耗。

产品保障

GE对 IC670CHS002 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
