产品概述

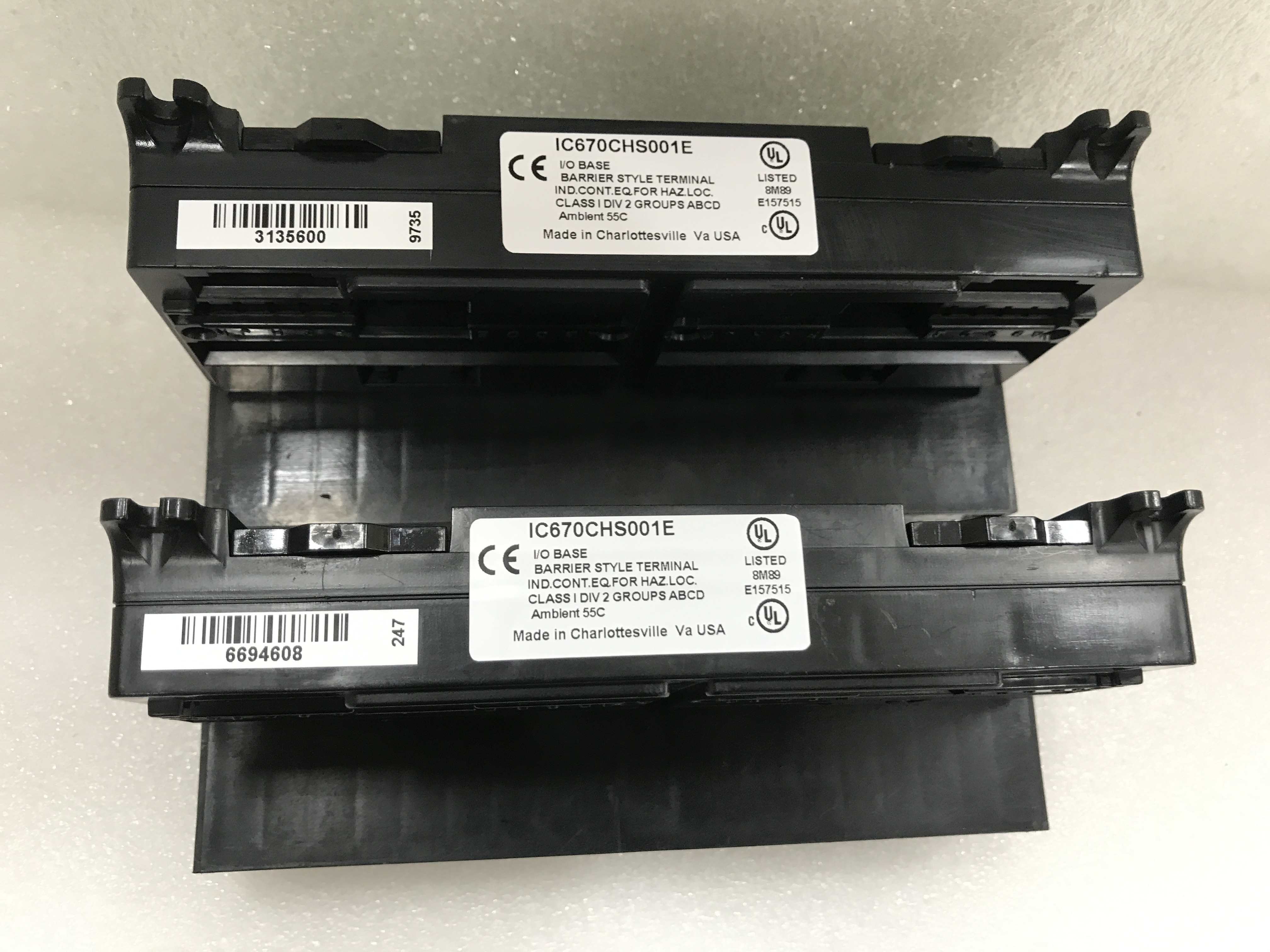

GE IC670CHS001 是一款高性能的I/O接线端子模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control平台，能够有效连接和管理各种输入输出设备。

技术规格

参数名称参数值
产品型号IC670CHS001
制造商GE（现为Emerson Automation）
产品类型I/O接线端子模块
端子数量37个（2个电源端子+35个信号端子）
电线规格AWG#14（2.1 mm²）至AWG#22（0.35 mm²）
安装方式DIN导轨或面板安装
绝缘等级90°C
拧紧扭矩8磅/英寸
工作温度-20°C至70°C
尺寸89mm x 64mm x 25mm
重量约0.25kg
功耗24VDC，2W

主要特点和优势

  • 高可靠性：采用高质量材料和先进的制造工艺，确保在恶劣工业环境中的长期稳定运行。
  • 模块化设计：支持模块化连接，允许在不移除现有接线的情况下插入和移除托管I/O模块。
  • 热插拔兼容性：配合固件版本≥2.1的总线接口单元（BIU），支持非危险环境下的带电插拔操作。
  • 紧凑设计：适合空间有限的应用环境。
  • 多种安装方式：支持DIN导轨或面板安装，便于集成到现有的工业控制系统中。
  • 电气隔离：提供出色的电气隔离性能，确保信号传输的稳定性和可靠性。

应用领域

GE IC670CHS001 广泛应用于以下领域：
  • 制造业：连接各种传感器、执行器和控制器，实现生产线的自动化控制。
  • 能源管理：监控和管理电力、燃气等能源的分配和使用情况。
  • 交通运输：用于轨道交通信号系统、智能交通管理系统等。
  • 过程控制：如化工、制药、食品加工等行业的过程控制。
  • 水和污水处理：控制水泵、阀门和其他设备。

相关产品

  • IC670CBL001：与 IC670CHS001 配合使用的连接电缆。
  • IC670BEM010：通信模块，用于实现网络通信。
  • IC670PSM001：电源模块，为 IC670CHS001 及其他模块提供电源。

安装与维护

  • 安装前准备：确保安装环境温度在-20°C至70°C之间，无过多灰尘或湿度。
  • 维护建议：定期检查连接是否牢固，清理模块表面灰尘，监测工作温度和功耗。

产品保障

GE对 IC670CHS001 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
