产品概述

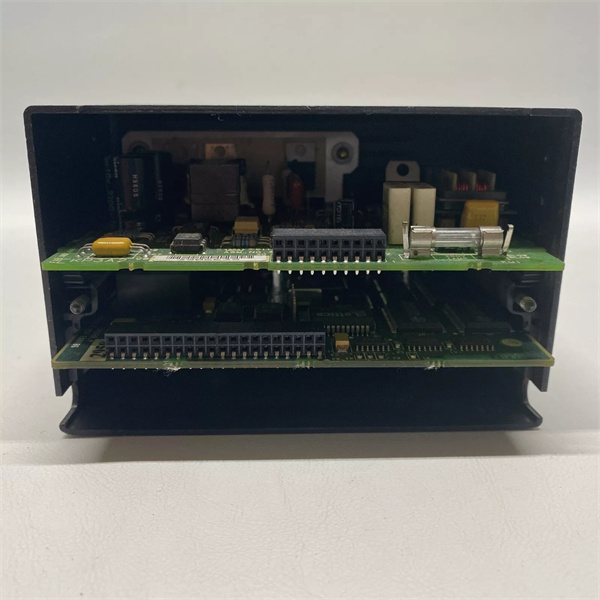

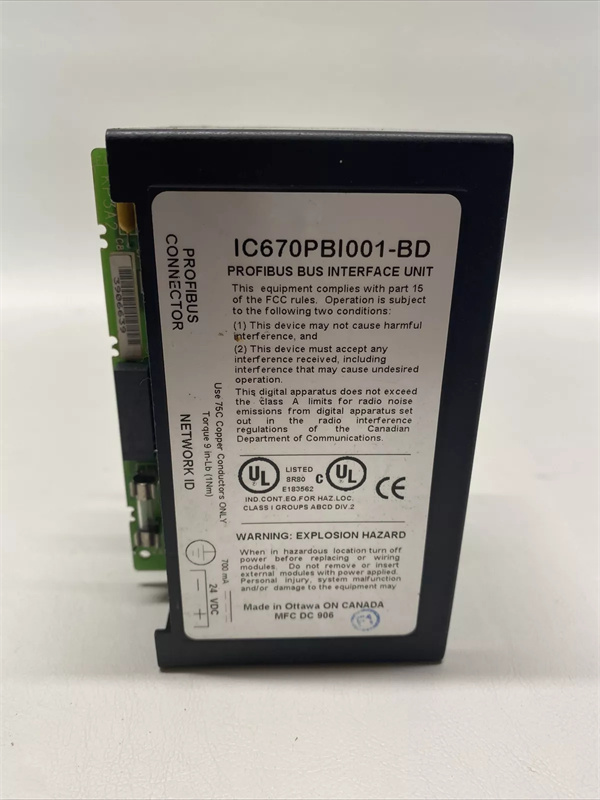

GE IC670PBI001 是一款高性能的Profibus接口模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control系列，通过Profibus网络将Field Control I/O模块连接到主机GE CPU，实现分布式I/O架构。

技术规格

参数名称参数值
产品型号IC670PBI001
制造商GE Fanuc
系列Field Control
接口类型Profibus DP
输入电压24V DC（工作电压范围18-30V DC）
功耗7.7瓦
通信速率9.6 kbps 至 12 Mbps
端口数量1个Profibus端口，1个9针D-sub手持编程器（HHP）端口
工作温度0°C 至 55°C
存储温度-20°C 至 65°C
相对湿度5% 至 95%（非冷凝）
尺寸88 mm x 30 mm x 112 mm
重量0.2磅（约0.09kg）
网络拓扑支持线性拓扑或菊花链连接
最大节点数每个Profibus段最多32个节点
地址配置8位DIP开关，支持00-32的节点地址配置
诊断功能内置诊断LED，显示PWR（电源）、RUN（运行）、OK（正常）状态
支持的I/O模块数量最多支持8个Field Control I/O模块

主要特点和优势

  • 高速通信：支持多种Profibus传输速率，最高可达12 Mbps。
  • 分布式I/O架构：通过Profibus网络连接多达8个现场I/O模块，实现模块化扩展。
  • 灵活的地址配置：8位DIP开关阵列，支持00-32的节点地址配置。
  • 坚固耐用设计：铝制外壳，适应恶劣工业环境。
  • 诊断与维护：内置诊断功能，支持故障报告和模拟缩放。
  • 智能处理功能：支持I/O默认值设置、模拟范围选择等智能处理功能。
  • 易于安装与维护：模块化设计，支持热插拔，简化系统扩展与故障排查。
  • 低功耗：4.45瓦功耗，降低能耗成本。

应用领域

GE IC670PBI001 广泛应用于以下领域：
  • 工业自动化：用于生产线控制、机器人控制、过程监控等。
  • 能源管理：在电力、石油、天然气等行业中实现数据采集与控制。
  • 交通控制：应用于轨道交通信号系统、自动化仓储等。
  • 建筑自动化：控制楼宇设备（如照明、空调、安防）的运行。
  • 制造业：在机床、包装机械、印刷设备中实现精确控制。

产品保障

GE对 IC670PBI001 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
