产品概述

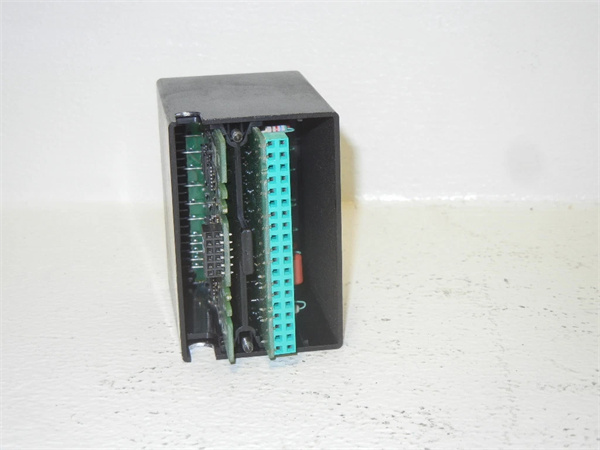

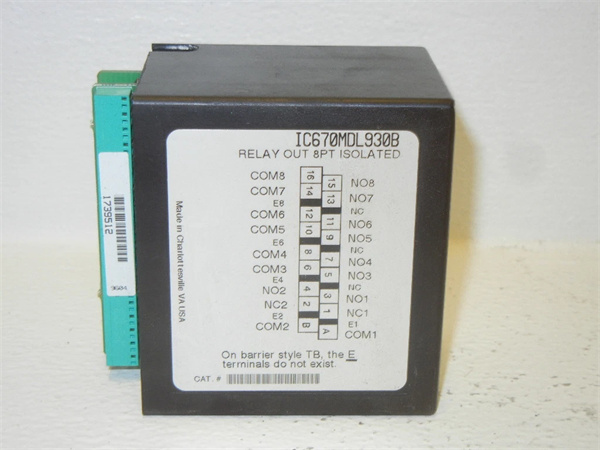

GE IC670MDL930K 是一款高性能的继电器隔离输出模块，专为工业自动化控制系统设计。它属于GE Fanuc Field Control系列，提供8个继电器输出通道，包括6个常开（NO）触点和2个常闭/常开（NC/NO）触点。该模块采用先进的光电隔离技术，实现输入/输出信号的完全电气隔离，能够有效抑制高达2500Vrms的瞬时浪涌冲击。

技术规格

参数名称参数值
产品型号IC670MDL930K
制造商GE Fanuc
输出通道数量8（6个常开触点，2个常闭/常开触点）
额定电压5VDC、24VDC、125VDC（可选）
实际电压范围0-130VDC、0-265VAC
频率范围47-63 Hz
最大负载电流每个通道16A
继电器类型固定线圈，移动电闸
触点类型银合金
机械寿命2000万次操作
电气寿命10万次操作（额定电阻负载）
保护措施Snubber（R=47.5 ohms, C=0.022 ufd），无保险丝
工作温度范围-25°C至70°C
存储温度范围-40°C至85°C
相对湿度5%至95%（非冷凝）
尺寸未明确提及，但通常符合工业标准尺寸
重量未明确提及
安装方式DIN导轨安装
总线接口支持Genius总线接口
电源由总线接口模块供电
认证UL认证
保修期12个月

主要特点和优势

  • 高可靠性：采用高质量材料制造，确保长期稳定运行。
  • 电子短路保护：每个输出通道都提供电子短路和过电流保护功能。
  • 快速响应：短路响应时间为100微秒，确保在发生短路时能够迅速切断电源。
  • 诊断功能：提供LED状态指示灯，显示输出状态、电源状态和模块故障状态。
  • 兼容性强：与IC670GBI002 Genius总线接口模块版本2.10或更高版本兼容。
  • 灵活配置：支持多种输出类型，能够满足不同设备的控制需求。
  • 易于维护：内置诊断功能和故障报警机制，便于快速定位和解决问题。

应用领域

GE IC670MDL930K 广泛应用于以下领域：
  • 制造业：用于生产线的开关状态检测、安全门状态检测。
  • 能源行业：用于发电厂和能源管理系统的监控。
  • 化工行业：用于化学反应过程的精确控制。
  • 水处理：用于控制水流和水质监测。
  • 食品加工：用于包装和质量检测系统。
  • 过程控制：用于监控和控制温度、压力和流量等参数。
  • 智能建筑：用于管理空调和照明系统的定时启动/停止以及故障报警联动。
  • 交通控制：应用于交通信号灯和闸门的精确控制，确保交通系统的稳定性。

相关产品

  • IC670GBI002：总线接口单元，用于连接Field Control I/O模块。
  • IC670CBL001：连接电缆，用于模块间的通信。
  • IC670MDL644：数字输入模块，可与 IC670MDL930K 配合使用。

产品保障

GE对 IC670MDL930K 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
