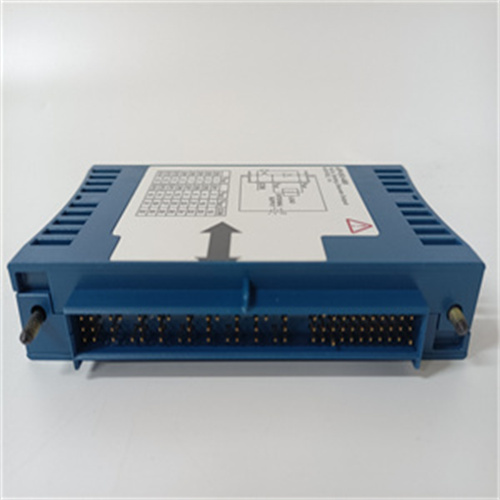

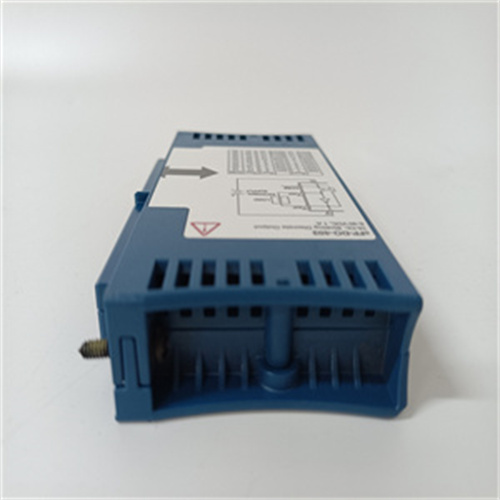

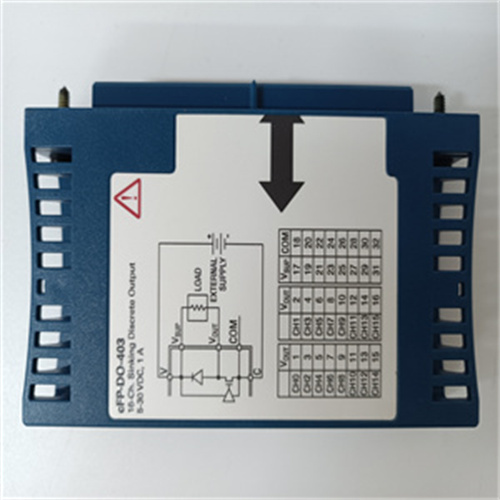

NI CFP-DO-403

是National Instruments（美国国家仪器公司）生产的一款Compact FieldPoint系统的数字输出模块。以下是对该模块的详细介绍：

一、基本特性

型号与品牌：CFP-DO-403，由NI（National Instruments）生产。

通道数：具有16个数字输出通道。

输出类型：下沉（Sink）数字输出。

输出范围：5至30V直流。

额定输出电流：每个通道可提供高达2A的电流。

二、功能与应用

指示灯与状态显示：每个通道都配有LED，用于指示通道的输出状态（开/关）。

模块间隔离：提供内置模块间隔离，以保护Compact FieldPoint系统和控制器或通信接口免受高电压水平的影响。

更新率：全信道更新率为20kHz，总体数据吞吐量取决于软件环路速度和网络速度。

控制对象：通常用于控制指示灯、外部继电器以及CMOS和TTL设备。

三、技术规格

背板与电源：设计为安装在cFP-BP-x紧凑型现场点背板上，背板为模块提供工作电源。可与cFP-CB-x连接器块一起使用，该连接器块为所有16个输出通道和外部电源提供链接。

瞬态隔离：在背板和输出通道之间具有2300V瞬态隔离。

输出阻抗：0.12Ω。

大关断状态泄漏：50µA。

振动与冲击：随机运行振动为10–500Hz；正弦操作振动的值相同；操作冲击值为50克。

EMC标准：符合电气设备的EMC标准，对于测量、控制和实验室用途至关重要。

运行高度与污染程度：可在2000米的高高度运行，污染程度为2。

使用环境：仅适用于室内使用。

四、其他参数

功耗：600mW。

重量与尺寸：重4.8盎司，物理尺寸为4.2×4.3×3.6英寸。

工作温度范围：在≤25V输入电压下，建议工作温度范围为-40至70°C；在≤30V输入电压时，建议温度范围为-40至50°C。储存温度范围为-45至85°C，非冷凝湿度范围为10至90%RH。
