NI CFP-CB-1

是一款集成连接器模块，主要用于连接紧凑型FieldPoint I/O模块。以下是关于NI CFP-CB-1的详细介绍：

一、产品概述

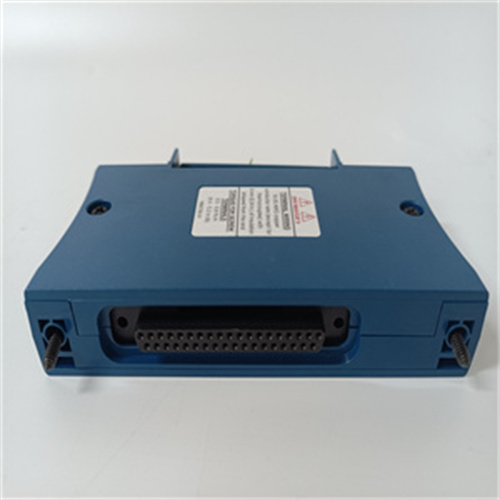

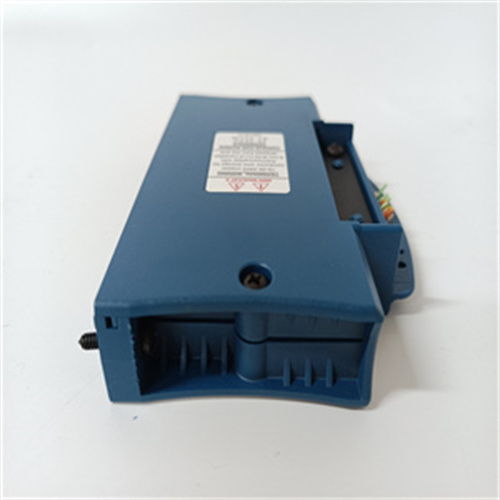

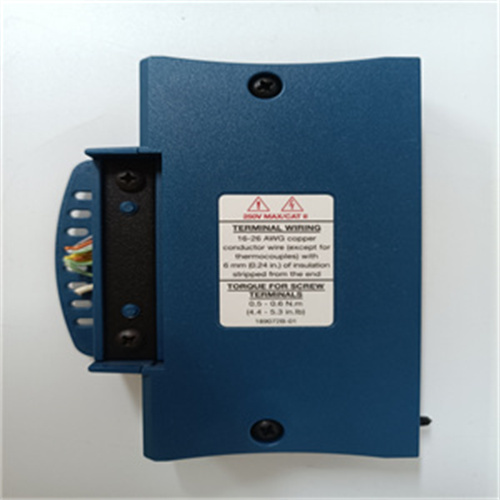

NI CFP-CB-1是一款专为紧凑型FieldPoint系统设计的集成连接器模块。它具备37针D-Sub连接器和36个螺丝端子，能够简化电气连接，提高系统的可靠性和可维护性。该模块适用于任何I/O模块，为接口传感器和执行器提供了一种有利的方法。

二、主要特性

集成连接器设计：

CFP-CB-1采用集成连接器设计，简化了电气连接过程，减少了接线错误和故障率。

配备37针D-Sub连接器，方便与FieldPoint系统和其他设备进行连接。

36个螺丝端子：

提供36个螺丝端子，用于连接传感器和执行器的信号线。

螺丝端子设计牢固可靠，能够承受较大的电流和电压。

内置CJC（冷结补偿）：

CFP-CB-1内置4个CJC（冷结补偿）电路，用于补偿热电偶测量中的冷结误差。

提高热电偶测量的准确性和稳定性。

高可靠性和耐用性：

采用高品质的材料和制造工艺，确保产品的可靠性和耐用性。

经过严格的质量控制和测试，确保产品符合相关标准和规范。

广泛的应用范围：

适用于各种工业自动化和测试测量应用，如电厂、钢厂、水泥厂、船舶、造纸等行业。

支持热电偶、电阻式温度传感器等多种传感器的连接和测量。

三、技术规格

品牌：NI（美国国家仪器）

型号：CFP-CB-1

部件号：778618-01

连接器类型：37针D-Sub

端子数量：36个螺丝端子

内置CJC数量：4个

电压限制：250V

推荐工作温度范围：-40°C至70°C

存储温度范围：-55°C至85°C

V和C端子最大电流：4A

其他端子最大电流：2A

重量：约201.1克（7.1盎司）

最大电缆直径：8毫米

四、应用场景

工业自动化：用于连接传感器和执行器，实现数据的采集和控制。

测试测量：支持热电偶、电阻式温度传感器等传感器的连接和测量，用于温度、压力等物理量的测试。

系统集成：作为紧凑型FieldPoint系统的一部分，与其他模块和设备进行集成，构建完整的自动化系统。
