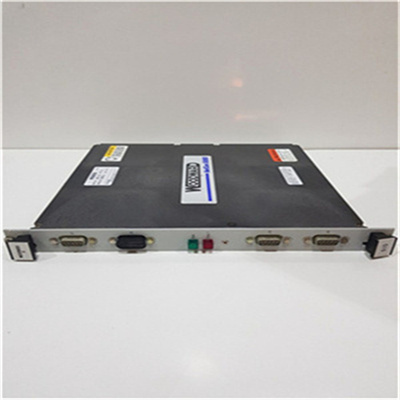

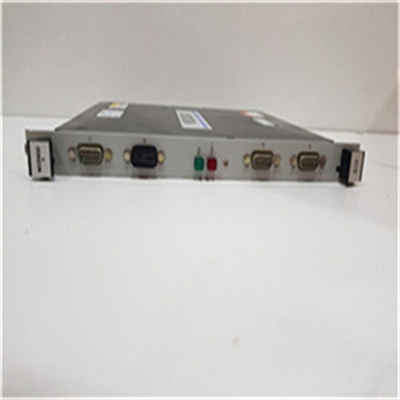

WOODWARD 5464-414

是一款由伍德沃德（Woodward）公司生产的输入模块，适用于各种电气系统，特别是在电镀、电解行业中的交流大电流测量和控制方面表现出色。以下是对该产品的详细介绍：

一、产品概述

WOODWARD 5464-414是一款基于Rogowski原理设计的输入模块，摒弃了传统互感器原理或霍尔原理中必须使用的磁芯，实现了无饱和的输入特性，适用于宽范围的电流测量。

二、产品特点

无饱和输入：

由于采用Rogowski原理，输入范围宽，不会因电流过大而饱和，确保了测量的准确性。

快速响应时间：

响应时间可达到微秒级别，适用于需要快速响应的应用场景，如电力系统中的故障录波。

宽频响范围：

频响范围超过20kHz，适用于输入波形复杂等信号检测场合。

高线性度：

输出线性度可达到0.2%，能够精确反映输入信号的大小。

高精度：

整体精度在1%以内，满足高精度测量和控制的需求。

小巧轻便：

相比传统的互感器原理和霍尔原理的产品，体积更小，重量更轻，便于安装和使用。

三、技术参数

型号：5464-414

额定输入：0～20 kAAC（交流大电流）

额定输出：

电流输出：0～20 mA DC

电压输出：0～5 VDC、4～20 mA DC

精度：1.0级

线性范围：0～120%

隔离耐压：5000 VDC/1分钟

辅助电源：+12 VDC、±12 VDC、+24 VDC

工作温度：-20℃～+60℃

温度漂移：<300 ppm/℃

外型尺寸：积分器长×宽×高=86 mm×70 mm×73 mm

四、产品接线

WOODWARD 5464-414分为传感头和积分器两部分，传感头与积分器通过屏蔽线相连。积分器的接线方式如下：

1、2脚：传感头输入端

3脚：传感头接地端

7、8脚：积分器辅助电源输入端

13脚：输出信号接地端

14脚：跟踪电压输出端

15脚：直流电压输出端

16脚：直流电流输出端

五、应用场景

电气系统：适用于各种电气系统，特别是需要精确测量和控制交流大电流的应用场景。

电镀、电解行业：在这些行业中，交流大电流的精确测量和控制对于生产工艺和产品质量至关重要。
