产品概述

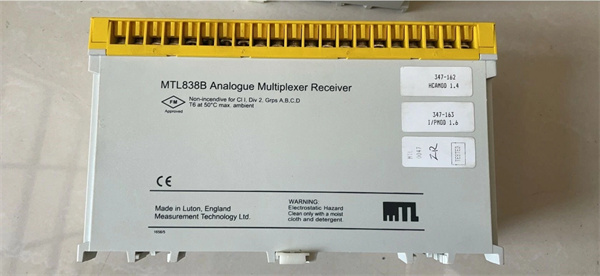

MTL 838B-MBF 是一款高性能的模拟多路复用器接收器，专为工业自动化和危险区域监控系统设计。它能够接收多个危险区域的输入信号，并将这些信号复用成一个信号输出，通过 Modbus 协议传输到安全区域。该设备支持多种信号类型，包括热电偶、RTD 和 4-20mA 信号，适用于多种工业应用。

技术规格

参数名称参数值
产品型号MTL 838B-MBF
制造商MTL（现为 Eaton 品牌）
功能模拟多路复用器接收器
输入信号类型热电偶、RTD、4-20mA、0-10V 等
输出信号类型4-20mA、0-10V
通信协议Modbus ASCII 或 RTU
波特率范围300 至 19200
工作温度范围-20°C 至 +50°C
存储温度范围-40°C 至 +80°C
防护等级IP67
尺寸100 mm x 60 mm x 30 mm
重量1.3kg

主要特点和优势

  • 多通道支持：能够连接多达16个温度传感器或4-20mA变送器。
  • 高精度信号转换：将模拟信号转换为数字信号，便于监控和控制。
  • 双冗余数据高速公路输出：支持双路 RS485 Modbus 串行数据输出。
  • 灵活配置：通过个人计算机使用 PCS83 软件进行配置，包括热电偶和 RTD 类型、安全驱动设置、高低报警等。
  • 本质安全：适用于0区危险区域。
  • 降低布线成本：通过双冗余数据高速公路通信，减少安装布线成本。

应用领域

MTL 838B-MBF 广泛应用于需要监测多个温度信号或其他模拟信号的工业自动化领域，特别是在石油、化工、天然气等危险行业的生产过程监控和控制系统中。

相关产品

  • MTL 831B：模拟多路复用传输器，用于危险区域的信号发送。
  • MTL 3052：隔离栅，用于保护数据高速公路。

安装与维护

  • 安装位置：通常安装在安全区域，与危险区域的传感器相连。
  • 数据高速公路保护：每个数据高速公路都必须由安装在安全区域的 MTL 3052 数字隔离器保护。
  • 维护建议：定期检查模块的连接线缆和接口，确保其牢固无松动。清理模块表面的灰尘，避免散热不良。

产品保障

  • 质保服务：提供全面的技术支持和售后服务。
