MTL 8502-BI-DP
MTL 8502-BI-DP 产品说明
简要说明

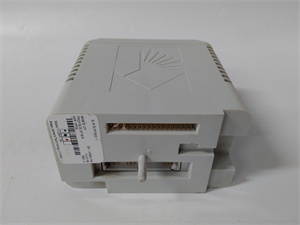

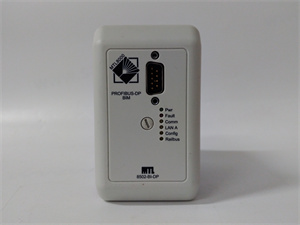

MTL 8502-BI-DP 是一款高性能的总线接口模块（Bus Interface Module, BIM），属于 MTL Instruments 的 8000系列，专为工业自动化系统设计。该模块主要用于连接MTL 8000系列I/O模块和Profibus-DP主站，实现数据的高效传输和通信。
应用场景
在化工、电力、制造业等工业自动化领域，MTL 8502-BI-DP 被广泛用于将现场设备的数据传输到上位机，实现数据的实时监控和控制。
核心参数速览
| 主要参数 | 数值/说明 |
|---|---|
| 产品型号 | 8502-BI-DP |
| 制造商 | MTL Instruments（现为Eaton旗下品牌） |
| 产品类别 | 总线接口模块（BIM） |
| 总线协议 | Profibus-DP |
| 数据传输速率 | 最高6 Mbaud |
| 支持I/O模块数量 | 最高24个I/O模块 |
| 电源电压 | 24V DC |
| 功耗 | 100 mA |
| 工作温度范围 | -40°C至+70°C |
| 防护等级 | IP67 |
| 尺寸 | 102 mm x 76 mm x 25 mm |
| 重量 | 约0.3 kg |
技术原理与创新价值
- 高数据传输速率：支持高达6 Mbaud的LAN操作速度，确保数据传输的实时性。
- 灵活配置：支持通过Profibus主站或本地端口进行配置。
- 扩展诊断功能：提供模块和通道状态的扩展诊断功能，方便故障诊断和维护。
- 非易失性存储器：存储配置信息，防止数据丢失。
- 本质安全设计：适用于危险环境，如存在爆炸性气体或粉尘的区域。
应用案例与行业价值
- 化工行业：用于监控反应釜的温度、压力等参数，优化生产流程。
- 能源与电力：监测发电机组、变电站的温度、压力等参数，保障电力系统稳定性。
- 工业自动化：用于数控机床、机器人控制、电机驱动等场景，实现高精度信号采集与实时控制。
相关产品组合方案
以下是与 MTL 8502-BI-DP 密切相关的其他型号及其协同关系：
- 8101-HI-TX：8通道4-20mA输入模块，带HART。
- 8102-HO-IP：8通道4-20mA输出模块，带HART。
- 8119-VI-05：8通道1-5V输入模块。
- 8109-DI-DC：8通道24V DC数字输入模块。
- 8115-DO-DC：8通道2-60V DC数字输出模块。
安装维护与全周期支持
MTL 8502-BI-DP 的安装过程简单快捷，采用标准DIN导轨安装方式，能够轻松集成到现有的工业控制系统中。其紧凑的设计节省了安装空间，同时模块化设计便于根据需求进行扩展。在维护方面，该模块的高可靠性和抗干扰能力减少了日常维护需求，但建议定期检查模块的连接和工作状态。如果出现故障，其易于更换的部件设计能够确保快速修复。MTL Instruments为该模块提供全面的技术支持和售后服务，包括安装指导、故障排除和备件供应。
