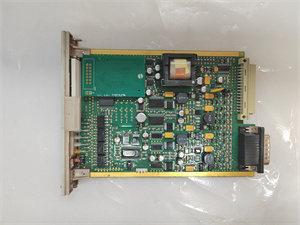

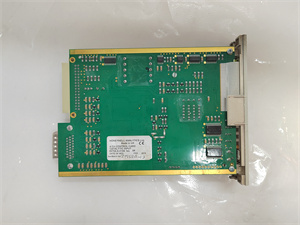

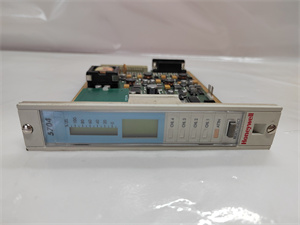

Honeywell 05704-A-0144 产品说明

简要说明

Honeywell 05704-A-0144 是一款四通道催化输入控制卡，属于Honeywell System 57系列气体检测系统。该模块主要用于工业自动化中的气体检测，能够处理来自多达四个气体传感器的信号，提供精确的控制和监测。

应用场景

在石油、天然气、化工、电力、水处理和制造业等工业领域，Honeywell 05704-A-0144 被用于监测环境中的可燃气体和有毒气体，确保人员和设备的安全。

核心参数速览

主要参数数值/说明
产品型号05704-A-0144
制造商Honeywell
产品类别四通道控制卡（气体检测系统）
输入通道4个通道
输入信号类型催化燃烧式气体传感器（mV信号）或4-20 mA模拟信号
传感器驱动恒流驱动
电流调节电子调节，90 mA至315 mA，步进1 mA
最大驱动电压10 V
最大线路电阻40 ohms（包括传感器，在200 mA时）
信号满量程范围15 mV至300 mV
供电电压18 V DC至32 V DC
功耗最大12.8 W（4个催化燃烧传感器在200 mA时），典型8.5 W（4-20 mA）
工作温度-5°C至+55°C
存储温度-25°C至+55°C
安装方式Honeywell System 57系列机架插槽安装
尺寸10.8 cm x 6.7 cm x 8.4 cm
重量0.2 kg

技术原理与创新价值

  • 高精度控制：提供精确的恒流驱动，确保催化燃烧式传感器稳定工作，并通过先进的电子调节技术，实现对传感器信号的精确采集和处理。
  • 全面的故障检测功能：具备开路和短路检测功能，能够及时发现传感器线路故障，并通过前面板LED指示，方便用户快速定位和排除问题。
  • 灵活的输入信号兼容性：既支持传统的催化燃烧式气体传感器输入的mV信号，也兼容4-20 mA模拟信号输入。
  • 可配置的报警设置：每个通道都支持多个可编程的报警级别，用户可以根据具体的安全需求灵活设置报警限值和动作。

安装维护与全周期支持

  • 安装方式：紧凑设计，便于安装和集成到现有系统中。
  • 维护特性：具备自我验证功能，能够对其电路组件的操作、软件操作和背板通信进行自我验证。
  • 技术支持：提供全面的技术支持和售后服务，包括安装指导、故障排除和备件供应。

结语

Honeywell 05704-A-0144 是一款专为工业自动化设计的高性能四通道控制卡，广泛应用于需要高精度控制和高可靠性操作的气体检测场景。联系我们获取专属解决方案，让您的工业自动化系统更加高效、可靠！
