产品概述

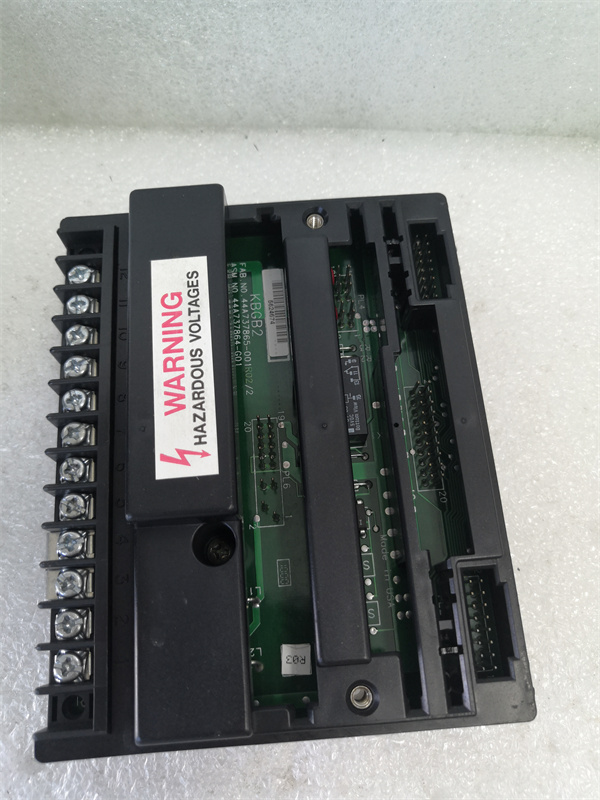

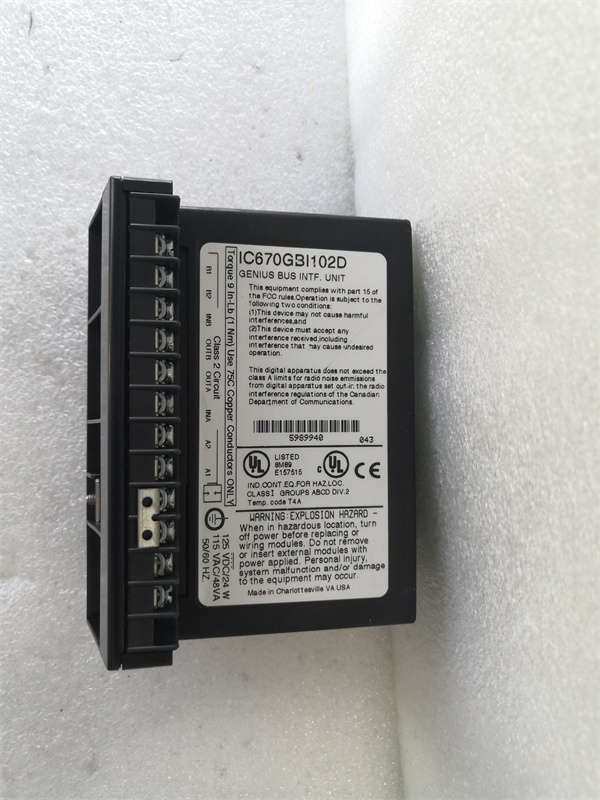

GE IC670GBI102D 是一款高性能的总线接口单元（Bus Interface Unit, BIU），专为GE Fanuc Field Control系列设计，用于实现分布式I/O架构。它通过Genius总线网络将Field Control I/O模块连接到主机GE CPU，确保数据的高效传输和通信。

技术规格

参数名称参数值
产品型号IC670GBI102D
制造商GE Fanuc
接口类型Genius总线
通信速率支持多种速率，如38.4 Kbaud、76.8 Kbaud、153.6 Kbaud标准和扩展
工作温度0°C 至 55°C
存储温度-40°C 至 85°C
相对湿度5% 至 95%（非冷凝）
电气连接Genius总线接口

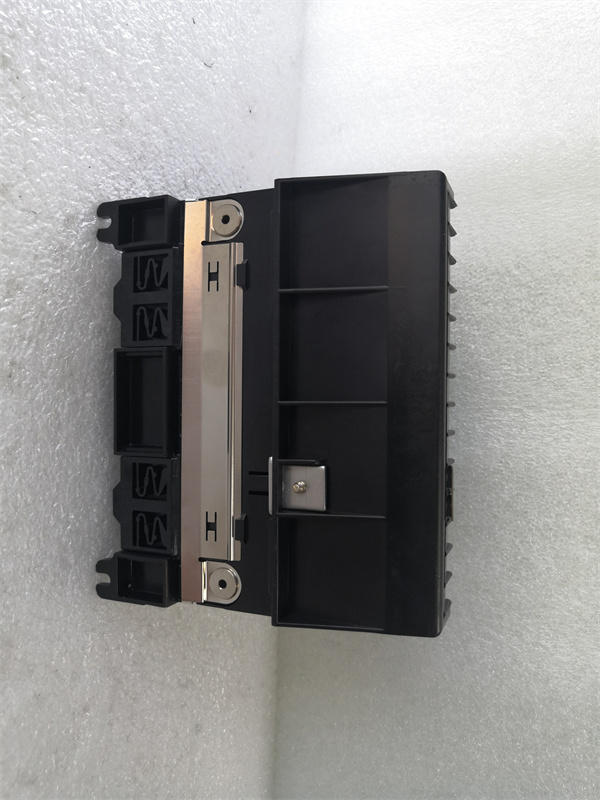

安装方式DIN导轨安装
输入电压18-30 VDC，额定电压24 VDC
功耗16.8瓦
浪涌电流15-50 A（峰值），持续时间最大为3毫秒
电源输出6.5伏直流电，最大电流为1.4安培，保持时间为10毫秒
尺寸220 mm x 112 mm x 46 mm
重量1.2千克
外壳材质铝合金

主要特点和优势

  • 高可靠性：采用优质元件和可靠的设计，确保长期稳定运行。
  • 高速通信：支持多种Genius总线通信速率，满足高速数据传输需求。
  • 易于使用：具备9针D壳监视器端口，用于连接手持编程器（HHP），简化配置和故障排除。
  • 灵活扩展：能够承载多达8个Field Control I/O模块。
  • 冗余支持：支持冗余总线配置，提高系统可靠性。
  • 诊断功能：对自身和连接的I/O模块进行诊断测试，并报告诊断信息给主机或手持监视器。

应用领域

GE IC670GBI102D 广泛应用于以下领域：
  • 制造业：连接传感器和执行器到中央控制系统，如汽车装配线。
  • 过程控制：在化工、石油和天然气等行业中，监控和控制温度、压力和流量等参数。
  • 能源：在发电厂中集成各种I/O设备，监控发电机、变压器等设备的状态。
  • 水处理：用于控制水流和水质监测。
  • 食品加工：用于包装和质量检测系统。

相关产品

  • IC670GBI112D：Fiber Optic网络接口板。
  • IC670GBI122D：冗余网络接口板。
  • IC670GBI132D：以太网网络接口板。

产品保障

GE对 IC670GBI102D 的质量提供全面保证，产品经过严格测试，符合最高质量标准。
