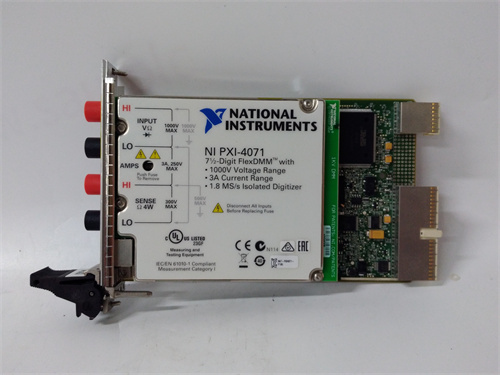

NI PXI-4071

是一款由美国National Instruments（NI）公司生产的高性能、多功能的7位半PXI模块。以下是对该产品的详细介绍：

一、产品概述

NI PXI-4071集成了两种常用测试仪器的测量功能，即高分辨率的数字万用表以及数字化仪。它作为一款数字万用表，可快速准确地进行电压、电流、电阻以及频率/周期和二极管的测量。同时，在高电压隔离数字化仪模式下，它还能以高达1.8 MS/s的采集速率，采集到所有电压和电流模式下的DC波形。

二、主要特性

高精度测量：

电压测量范围：±10 nV至1000 V（700 VAC）。

电流测量范围：±1 pA至3 A。

电阻测量范围：10μΩ至5 GΩ。

高采样率数字化：

在高压隔离数字化仪模式下，能以1.8 MS/s的采样速率采集波形。

多功能性：

提供数字万用表和数字化仪的双重功能，满足多种测试需求。

与NI LabVIEW软件的兼容性：

通过NI LabVIEW软件中的分析函数，用户可以在时域和频域中对采集到的波形进行分析。

与PXI开关的集成：

PXI-4071可与PXI开关配合使用，形成一个多通道的高压数据采集系统。

高共模隔离：

提供±500 VDC/Vrms的共模隔离，以及高达1000V的隔离能力，为测量提供了极高的安全性。

三、应用场景

NI PXI-4071适用于各种需要高精度、高采样率测量的应用场景，如：

自动化测试系统：用于自动化测试设备中的电压、电流、电阻等参数的测量。

研发环境：在产品研发过程中，用于对电路、元件等进行精确的测量和分析。

工业生产：在工业生产线上，用于对产品质量进行实时监测和控制。
