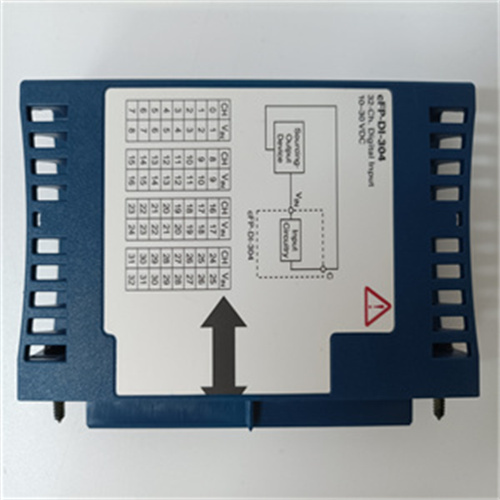

NI CFP-DI-304

是一款由National Instruments（NI）开发的用于紧凑型FieldPoint的数字输入模块。以下是对该模块的详细解析：

一、产品概述

CFP-DI-304模块具有32个数字输入通道，用于监控信号的电压电平。该模块与cFP设备兼容，并连接到Compact FieldPoint背板。通过提供模块之间的隔离，CFP-DI-304能够保护紧凑型FieldPoint系统或控制器免受高电压的影响。

二、技术规格

输入通道：

通道数量：32个

输入类型：灌电流型（Sinking）

输入阻抗：30 kΩ

工作范围：0~30 VDC

隔离与保护：

通道与背板之间提供250 Vrms的连续隔离

可承受2300 Vrms的瞬态电压，持续时间5秒

指示灯：

每个输入通道上都有一个指示灯

输入模块有两个额外的指示灯，分别用于显示POWER和READY状态

供电与功率：

由网络模块供电

所需功率为1瓦

兼容性：

与具有24 VDC电源的模块兼容

与TTL设备兼容

其他特性：

支持HotPnP（即插即用）操作，可自动被配置软件检测和识别

更新速率为1 kHz（所有通道）

配备68位VHDCI母头I/O连接器

重量为6.81盎司

三、应用场景

CFP-DI-304模块主要用于监控限位开关、电源电路和继电器闭合等应用场景。其高隔离性能和耐高电压能力使其成为保护紧凑型FieldPoint系统免受高电压损害的理想选择。
