FOXBORO FCM10E

是一款现场总线通信模块，以下是对其的详细介绍：

一、产品概述

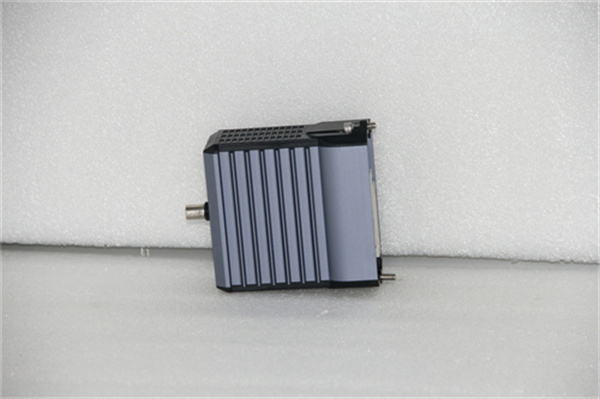

FOXBORO FCM10E是一个通信接口，允许安装在DIN导轨上的现场总线模块（FBM）通过高速、可选冗余10Mbps以太网主干现场总线与I/A系列控制站通信。该模块设计紧凑，外部采用坚固的挤压铝材，为电路提供物理保护。

二、主要功能

信号转换：FCM10E可将控制站使用的10Mbps以太网信号转换为FBM使用的2Mbps信号，反之亦然。

电隔离：在10Mbps以太网主干现场总线和2Mbps模块现场总线之间提供电隔离。

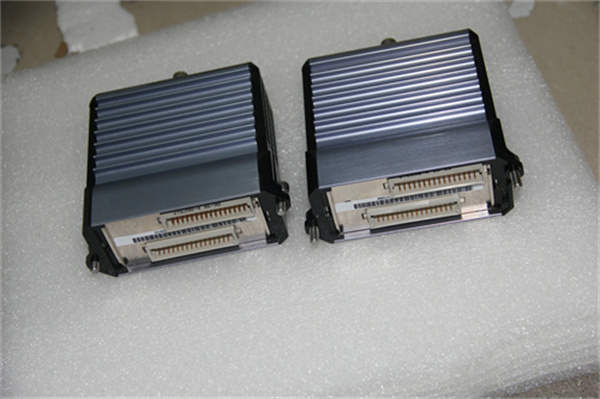

冗余支持：FCM10E模块成对使用，以实现冗余，提高系统的可靠性和稳定性。

三、技术规格

电源要求：输入电压范围为24V直流±5%（-10%），消耗功率在24伏直流时为7瓦（最大值）。

环境规格：

工作温度：-20至+70°C（-4至+158°F）。

存储温度：-40至+70°C（-40至+158°F）。

相对湿度：5至95%（无冷凝）。

海拔：-300至+3,000米（-1,000至+10,000英尺），存储时可达-300至+12,000米（-1,000至+40,000英尺）。

尺寸：高度为102毫米（4英寸），包括安装耳时为114毫米（4.5英寸）；宽45毫米（1.75英寸）；深度104毫米（4.11英寸）。

连接能力：一个FCM10E（或一对FCM10E模块）最多可支持30个FBM。最多可将30对FCM10E连接到以太网主干现场总线。

四、安装与应用

安装方式：FCM10E安装在DIN导轨安装或机架安装的底板上，包括用于现场总线、电源和I/O电缆连接的信号连接器。一个底板最多可支持八个FBM，或FBM和FCM的组合。

应用领域：广泛应用于模拟、仪表、工业控制、过程控制和监测、工厂自动化等领域。此外，它还适用于智能联网PLC控制器、自动测试和数据采集等场景。

五、产品优势

高性能与稳定性：FCM10E具备高速通信能力和强大的数据处理能力，确保系统的稳定性和实时性。

冗余设计：支持冗余配置，提高系统的可靠性和容错能力。

紧凑设计：模块设计紧凑，节省安装空间，便于维护和更换。

广泛兼容性：与多种现场总线模块和控制站兼容，满足不同系统的集成需求。
