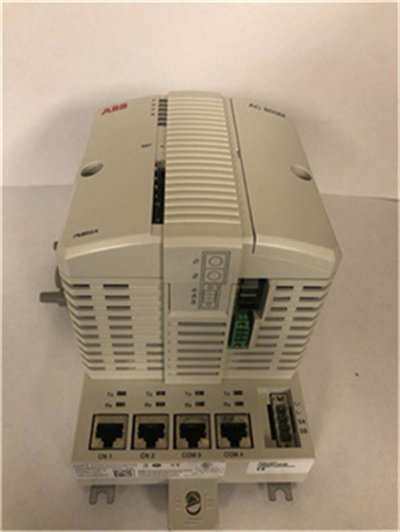

ABB PM856AK01

是一款高性能的控制器或处理器单元，专为满足复杂工业自动化系统的需求而设计。以下是对ABB PM856AK01的详细解析：

一、基本信息

货号：3BSE066490R1

类型：直流电源模块处理器模块

二、技术规格与性能指标

冗余性：不支持

时钟频率：24兆赫

性能：能够执行1000个布尔运算，耗时0.46毫秒

记忆：16MB（从800xA 5.1 FP4版本开始）

RAM：可用于应用程序的RAM为10.337兆字节（从800xA 5.1 FP4版本开始）

闪存：用于固件存储的闪存为2兆字节（MB）

电源：24V直流（范围19.2~30V直流）

功耗：+24V时，典型值为180毫安，最大值为300毫安；功耗为4.32瓦（最大7.2瓦）

内置电池：锂电池，3.6V

时钟同步：AC 800M控制器之间1ms，采用CNCP协议

三、应用与配置参数

每个控制器的应用程序数：32

每个应用程序的程序数量：64

每个应用程序的图表数量：128

每个控制器的任务数：32

每个应用程序的周期时间：低至1ms

CEX总线上的通信模块：12个单CEX总线模块

Modulebus上的I/O容量：最多96个I/O模块

Modulebus扫描速率：0~100ms（实际时间取决于I/O模块的数量）

四、接口与通信

以太网接口：支持以太网（IEEE 802.3），速率为10Mbit/s，使用RJ-45母头（8极）

控制网络协议：支持MMS（制造消息服务）和IAC（应用程序间通信）

RS-232C接口：提供2个接口（1个通用，1个用于维修工具）

五、物理特性

尺寸：宽度119毫米（4.7英寸），高度186毫米（7.3英寸），深度135毫米（5.3英寸）

重量：包括底座在内为1100克（2.4磅）

保护等级：IP20（无需存储模块，提供了良好的保护性能）

六、特点与优势

高性能：凭借高速时钟频率和强大的处理能力，能够满足复杂工业自动化系统的需求。

可靠性：具有可靠性和简单的故障诊断程序，降低了维护成本。

模块化设计：允许逐步扩展，满足不同的应用需求。

可配置性：控制器可配置为800xA control builder，方便用户进行系统集成和配置。

丰富的接口：提供多种通信接口和协议，支持多种通信连接（如以太网、PROFIBUS DP等），实现最佳通信连接。

七、应用领域

ABB PM856AK01控制器适用于各种工业自动化和过程控制领域，如制造业、能源、化工、水处理等行业。其高性能、可靠性和模块化设计使其成为这些领域中的理想选择。

综上所述，ABB PM856AK01是一款功能强大、性能稳定的控制器，具有广泛的应用前景和显著的市场竞争力。
