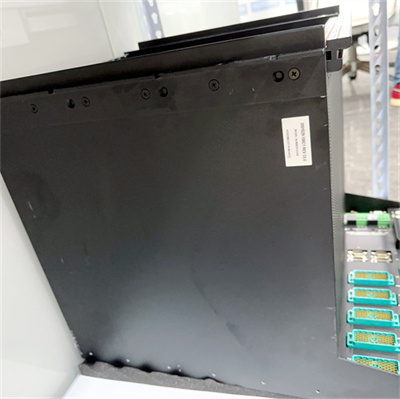

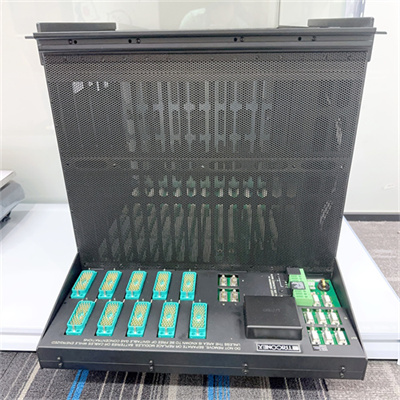

TRICONEX 8120E

是一种冗余控制系统框架，由Triconex公司生产，以下是对其的详细介绍：

一、产品概述

TRICONEX 8120E是基于三重模件冗余（TMR）结构的最先进的容错控制器。它将三路隔离、并行的控制系统和独立的诊断电路集成在一个系统中，通过三取二表决方式提供高度完善、无差错、不间断的过程控制，从而确保系统不会因单点故障而失效。

二、主要特点

冗余设计：

TRICONEX 8120E采用三重模件冗余结构，提高了系统的可靠性和稳定性。

通过三取二表决方式，确保在单点故障情况下，系统仍能正常运行。

多系列模件支持：

支持数字输入模块和外部终端模块等多种模件。

数字输入模块用于接收外部设备的数字信号输入，并将其传输到Triconex系统的主处理器进行处理。

外部终端模块用于连接外部设备，接收来自Triconex系统的数字信号输出，并将其传输到外部设备。

高可靠性：

主底盘具有高可靠性、高性能、易于维护和扩展等优点。

适用于各种工业自动化应用场景。

认证与标准：

获得TUV AK6级、NFPA72、FM、CSA等认证。

符合各种规模和关键控制及安全保护系统的要求。

三、应用领域

TRICONEX 8120E广泛应用于以下领域：

石油化工：

用于监测和控制石油炼制、化工生产等过程中的关键参数和设备。

煤化工：

在煤化工生产过程中，实现自动化控制和安全保护。

地方化工：

适用于各种规模的化工企业，提高生产效率和产品质量。

铁路交通：

用于铁路信号系统、列车控制系统等关键领域的自动化控制和安全保护。

此外，TRICONEX 8120E还适用于安全仪表系统（SIS）、灾及气体检测保护系统（FGS）、大型透平压缩机智能及优化控制系统（CCS/iMEC）、发电机组综合控制系统（DEH）以及锅炉燃烧管理系统（BMS）等典型应用系统。

四、技术规格

产品类型：冗余控制系统框架。

运输重量：25公斤（可能因具体配置和包装方式而有所不同）。

逻辑槽位：最多5个逻辑槽位，每个逻辑槽位包含两个物理槽位。

通讯：

支持TriBus通讯总线，用于Tricon 8120E增强型主机架与主处理器之间的通讯。

通讯速率高达1000Mbps。

支持多种通讯模件，如TCM、UCM、NCM、ACM、SMM等。
