SCHNEIDER 140CPU65150

是施耐德电气公司的一款处理器模块，以下是对其的详细介绍：

一、基本信息

品牌：施耐德（Schneider）

型号：140CPU65150

系列：Unity处理器莫迪康量子系列

应用：主要用于控制和监控各种设备和系统

二、技术规格

处理器特性：将PLC的标准功能和网络服务器的诊断能力结合在一起，具有自诊断功能和监测功能，可以确保系统的健康状态，保障信号和控制的安全，避免任何隐藏的故障。时钟频率为166Mhz。

通信：使用RJ-45连接进行通信，具有4种集成连接类型，包括以太网TCP/IP、Modbus、Modbus Plus和USB。数据速率为10/100 Mbps，用户应使用屏蔽双绞线作为介质。

内存与存储：有一个可扩展的8MB文件存储，7168kB或可扩展的编程内存，以及768kB的RAM。

I/O能力：有63个分布式I/O站，1个机架和3个分布式网络。在分布式网络中有8000个离散输入和离散输出，在远程系统中有31744个离散输入和输入。

扩展模块：6个可选模块可用于140CPU65150，包括以太网、Modbus、Modbus Plus、Profibus DP和Sy/Max。

三、功能与服务

Web服务器：仅用于诊断，必须使用软件来配置服务。

服务：包括标准web服务、Modbus TCP消息、I/O扫描服务、全局数据、FDR客户端、SNMP管理和SMTP服务（电子邮件）。

热插拔：支持热插拔功能，允许在线更换故障模块，并可在不需系统重启的情况下在线增减I/O模块。

面板指示灯：具有面板指示灯，用于状态提示。

四、环境适应性

EMC防护：达到III级，并取得了CE认证。

适用环境：所有电子部件均适用于G3严重污染的环境。

五、外观与接口

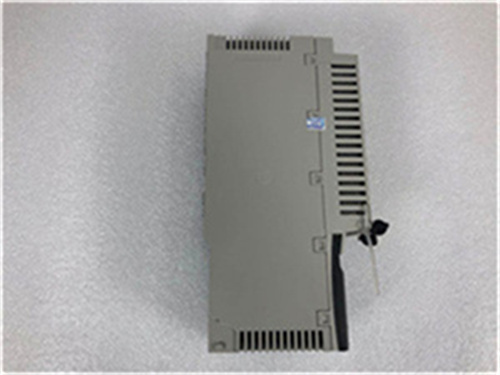

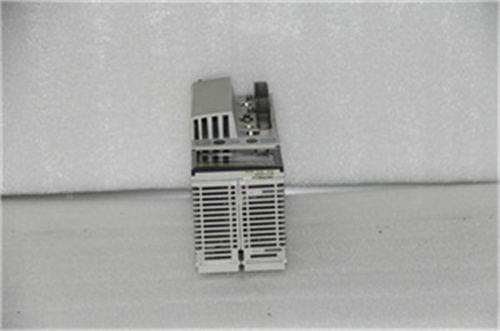

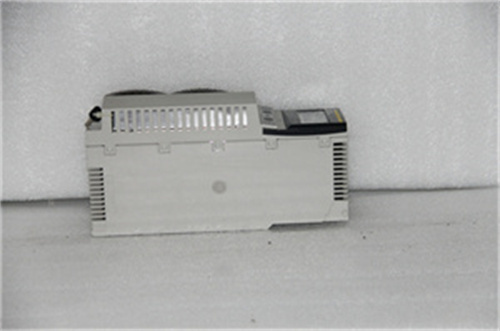

外观：该模块位于双倍宽度的标准Quantum外壳中，要求Quantum机架中有两个连续的插槽。有一个镜头盖，用于保护内部的三个项目（按键开关、电池和复位按钮），镜头盖向上滑动即可打开。有一个标准的两行16个字符的LCD，对比度和背光状态可调。

接口：使用按键开关存储器端口来实现开/关功能。

六、状态指示

键盘背光：一旦键盘驱动程序检测到按键，背光就会激活。当按键开关阶段改变或LCD上显示错误信息时，背光也会激活。闲置5分钟后，背光灯会自动关闭。当出现错误信息时，背光灯将一直亮着，直到错误信息被清除。

STS LED指示灯：黄色，由协处理器软件控制。正常工作时呈稳定黄色，如果不亮可能是硬件有问题。闪烁次数表示不同的状态，如配置进行中、无效的MAC地址、链路未连接等。
