SCHNEIDER 140CRP31200

是施耐德电气（Schneider Electric）生产的一款以太网RIO（Remote Input/Output）主站模块，以下是对该产品的详细介绍：

一、产品概述

品牌：Schneider（施耐德）

型号：140CRP31200

类型：以太网RIO主站模块

二、主要功能

远程I/O扫描服务：

140CRP31200模块的主要用途是为远程I/O网络或设备网络（此网络中包含远程I/O和分布式I/O设备）上的远程I/O设备提供I/O扫描服务。

网络管理：

该模块直接连接到远程I/O网络主环路，并通过菊花链回路拓扑管理远程I/O网络。

提供配置远程I/O设备和诊断服务。

以太网通讯：

PLC可以连接到以太网网络，并与以太网远程I/O子站中的模块进行确定性I/O交换。

此模块具有与网络上的以太网远程I/O设备进行通讯的接口。

快速恢复：

使用RSTP启用主环路上的所有远程I/O设备，能在50毫秒内从通讯中断中恢复。

子站配置：

可为多达31个远程I/O设备的子站上的I/O模块的IP参数和配置进行设置。

通讯路径：

提供通讯路径（通过互连），允许分布式I/O和控制网络通讯量参与远程I/O网络。

三、外部端口与功能

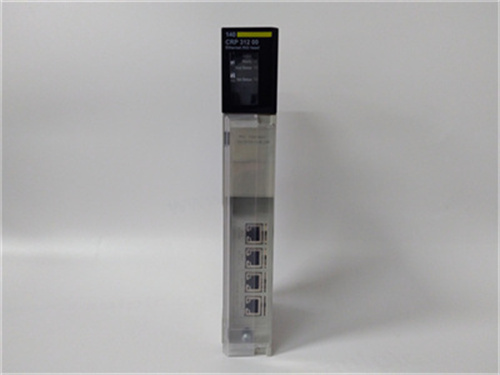

140CRP31200模块有4个外部端口（但只有1个IP地址），各端口功能如下：

SERVICE端口：

可对以太网端口进行诊断，并提供对外部工具和设备（如UnityPro、ConneXview、HMI等）的访问。

支持访问端口（缺省）模式和端口镜像模式。在端口镜像模式下，会将其他3个端口的一个或多个端口的数据通讯量复制到此端口，便于使用连接的工具进行监控和分析。

请勿将速度超过100Mbps的设备连接至SERVICE端口，以免无法建立以太网链路。

INTERLINK端口：

提供与其他Quantum EIO模块的连接。

提供用于远程I/O通讯的连接。

通过菊花链回路结构提供电缆冗余。

四、技术规格

尺寸：可能因不同供应商或产品版本而异，如170mm×105mm×32mm等。

重量：约120g（具体可能因产品版本而异）。

输入电压范围：12~48VDC。

输出电压：5VDC。

输出电流：最大10A（具体可能因产品版本而异）。

运行温度：-20°C至+50°C（具体可能因产品版本而异）。

存储温度：-40°C至+70°C。

环境湿度：5%至95%相对湿度（无凝露）。

CPU：32位RISC处理器（具体可能因产品版本而异）。

五、应用领域

140CRP31200模块适用于各种需要远程I/O控制和以太网通讯的工业自动化系统，如化工、石油、电子、航天、电气等领域。
