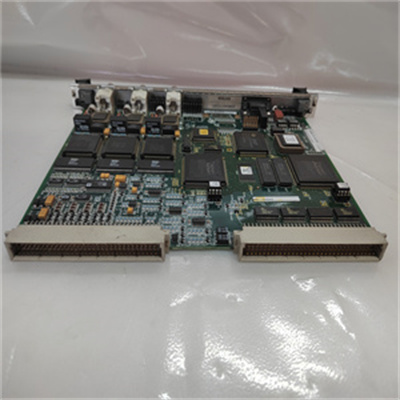

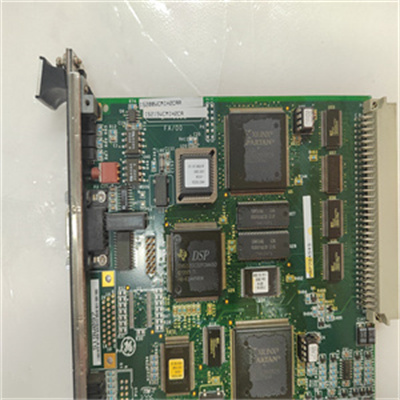

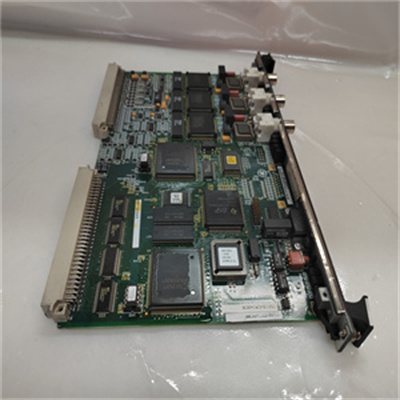

GE IS215VCMIH2C

是一款由通用电气（GE）公司生产的VME通信接口卡，主要用于GE Mark VI涡轮机控制系统中。以下是关于GE IS215VCMIH2C的详细介绍：

一、产品概述

GE IS215VCMIH2C被设计为GE Mark VI控制系统中的核心组件，作为VME总线主控制器，负责协调数据和命令的交换，确保系统能够流畅、高效地运行。

二、主要功能

VME总线控制：

IS215VCMIH2C作为VME总线主控制器，能够管理和优化VME总线上的信息流，提高集成系统的性能和凝聚力。

通信接口：

该模块内置四个端口连接，包括一个RS-232C串行端口、D型插头连接器和三个IONet 10Base2以太网端口。这些端口使得IS215VCMIH2C能够与系统中的其他组件进行高效的通信。

LED指示灯：

模块上配备有多个LED指示灯，如Status、Fail、Run以及标记为1、2、4和8的指示灯，以及每个IONet连接器都与三个标记为TX/RX/CD的LED指示灯相关联。这些指示灯用于指示模块的工作状态和故障信息。

系统控制网络（IONet）接口：

IS215VCMIH2C还用作系统控制网络（IONet）的通信接口，能够协调整个网络基础设施的通信。

三、技术规格

处理器：

该模块采用德州仪器（TI）的TMS320C32作为核心处理器，这是一款32位数字信号处理器（DSP），以其处理复杂数学计算和信号处理任务的能力而闻名。

内存配置：

配备双端口内存，便于同时访问多个来源的数据，提高了整体效率。内存配置包括32位传输设置中的32 Kbytes SRAM（静态随机存取内存）。

电路板尺寸：

指定的电路板被归类为6U高VME电路板，其尺寸符合广泛采用的VME标准。电路板宽度为0.787英寸，可无缝集成到VME机箱中。

工作环境温度：

工作环境温度范围为-20℃~60℃，适应多种工业环境。

四、应用领域

GE IS215VCMIH2C广泛应用于工业自动化控制系统，特别是GE Mark VI涡轮机控制系统。它也适用于需要高速、高效数字信号处理的应用场景。
