产品概述

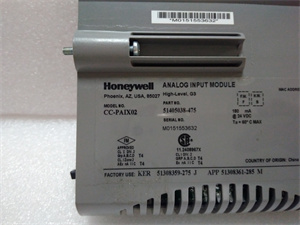

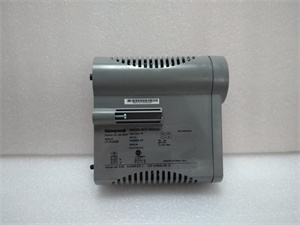

霍尼韦尔CC-PAIX02模拟输入模块，是工业自动化系统中数据采集环节的核心设备，隶属于霍尼韦尔 Experion 系列 - C I/O 系统。其主要功能是精准采集来自各类传感器的模拟信号，例如常见的温度、压力、流量、液位等传感器输出的信号，并将这些模拟信号高效转换为数字信号，以便后续传输至可编程逻辑控制器（PLC）、分布式控制系统（DCS）等自动化控制设备，为工业生产过程的精确监测与控制提供基础数据支持。在整个工业自动化架构中，CC-PAIX02模块处于前端感知层与后端控制层的衔接位置，承担着承上启下的关键作用，是实现工业自动化、智能化生产的重要组成部分，助力企业提升生产效率、保障产品质量、降低运营成本。

技术规格

参数名称
参数值
产品型号
CC-PAIX02
制造商
Honeywell
产品类型
模拟输入模块
输入通道数量
16 个（12 个单端，4 个差分）
输入信号类型
电压型（如 0 至 5V、1 至 5V ）、电流型（如 4 - 20mA，通过 250Ω 电阻转换）
分辨率
16 位
精度
±0.075% 满量程（23.5°C 时），±0.15% 满量程（0 至 60°C 时）
输入阻抗
电压输入时大于 10MΩ
共模抑制比
70dB（直流至 60Hz）
正常模式抑制比
19dB（60Hz 时）
最大输入电压
±30V（差分输入）
输入扫描速率
50ms
通信协议
支持如 HART 等通信协议
电源
24VDC
工作温度
-40°C 至 + 85°C
尺寸
约 120mm×80mm×60mm
重量
约 300g

主要特点和优势

高精度信号采集

CC-PAIX02采用先进的 16 位 A/D 转换技术，配合精心调校的信号处理电路，能够在全量程范围内实现高精度的信号采集。在对测量精度要求极为苛刻的制药行业，它可精准捕捉反应釜内温度、压力等参数的细微变化，确保药品生产过程严格符合工艺标准，为生产出高质量、一致性的药品提供坚实的数据保障，有效降低次品率，提升企业经济效益与产品声誉。

多通道灵活配置

模块提供 16 个模拟输入通道，且具备 12 个单端和 4 个差分通道的灵活组合方式，可满足不同工业场景下多样化的传感器接入需求。在石油化工企业的大型生产装置中，需要同时监测众多管道的流量、多个储罐的液位以及不同反应阶段的温度等参数，CC-PAIX02凭借丰富的通道资源，可轻松连接各类传感器，全面、准确地采集现场数据，为生产过程的精细化控制与优化提供充足的数据支持，减少因通道不足而导致的系统扩展成本与复杂性。

出色的抗干扰性能

工业环境中存在大量电磁干扰源，可能导致模拟信号传输失真。CC-PAIX02通过内置高性能的抗干扰电路，具备 70dB 的共模抑制比（直流至 60Hz）以及 19dB 的正常模式抑制比（60Hz 时），能够有效滤除各类干扰信号，确保采集到的模拟信号准确可靠。在钢铁厂等电气设备密集、电磁环境复杂的区域，CC-PAIX02能够稳定运行，为自动化控制系统提供稳定、纯净的数据，保障生产流程的连续性与稳定性，避免因信号干扰引发的生产事故与设备故障。

宽范围信号适配

支持多种常见的电压型和电流型模拟输入信号，如 0 至 5V、1 至 5V 电压信号以及 4 - 20mA 电流信号 ，能够与市场上绝大多数类型的传感器实现无缝连接。在智能建筑的环境监测系统中，可能同时使用到输出 4 - 20mA 信号的温湿度传感器和输出 0 - 5V 信号的光照传感器，CC-PAIX02可轻松适配这些不同类型传感器的信号输出，实现对建筑内环境参数的全面监测与智能控制，提升建筑的舒适度与能源利用效率。

高可靠性设计

CC-PAIX02采用工业级高品质元器件，并经过严格的质量检测与老化测试，具备出色的可靠性与稳定性。在输入通道设计上，具备过压、过流保护功能，可承受 ±30V 的瞬间过压而不损坏，有效应对工业现场可能出现的电气异常情况。同时，模块的工作温度范围为 - 40°C 至 + 85°C，能够适应高温、严寒等恶劣工业环境，保障在各类复杂工况下持续稳定运行，减少因模块故障导致的生产中断时间，降低企业维护成本与生产风险。

便捷的系统集成

模块采用标准的安装方式（尺寸约为 120mm×80mm×60mm ），便于在工业控制柜中进行安装与布局，节省空间。其通信接口遵循自动化控制系统的通用标准，可与霍尼韦尔及其他品牌的 PLC、DCS 等控制器实现无缝连接与数据交互。在制造业生产线的自动化升级改造项目中，CC-PAIX02能够快速集成到现有控制系统中，无需对系统架构进行大规模调整，大大缩短了项目实施周期，降低了系统集成难度与成本。

支持冗余配置

为满足对系统可靠性要求极高的应用场景，如核电站、航空航天制造等关键领域，CC-PAIX02支持冗余配置。通过冗余设计，当主模块出现故障时，备用模块可立即无缝切换投入工作，确保数据采集与传输的连续性，避免因模块故障导致的生产中断或安全事故，为关键工业过程提供可靠保障，极大提升系统的整体可靠性与可用性。

应用领域

石油化工行业

  1. 生产过程监测与控制：在石油开采、炼制及化工产品生产全流程中，CC-PAIX02负责采集各类关键工艺参数的模拟信号，如原油开采时井口的压力、温度，炼油过程中精馏塔的温度、压力、流量，化工合成反应釜的温度、压力、液位等。这些数据被实时传输至 DCS 系统，操作人员根据准确的数据对生产过程进行精细化控制，优化生产工艺，提高产品质量与收率，同时保障生产安全，预防因参数异常引发的安全事故，例如通过精准控制反应釜温度，避免因温度过高导致的爆炸风险。
  1. 安全联锁系统：用于连接各类安全传感器，如可燃气体浓度传感器、火焰探测器等，将传感器输出的模拟信号转换为数字信号传输至安全仪表系统（SIS）。当监测到危险信号超出安全阈值时，SIS 根据CC-PAIX02提供的数据迅速触发联锁动作，如关闭相关阀门、启动紧急停车系统等，保障人员生命安全与企业财产安全，防止火灾、爆炸等重大事故发生。
  1. 批次控制：在精细化工产品的批次生产过程中，CC-PAIX02采集反应过程中的各种参数，如原料流量、反应温度变化曲线等。控制系统根据这些数据按照预设的批次配方与工艺步骤，精准控制每一批次产品的生产过程，确保不同批次产品质量的一致性与稳定性，满足市场对产品质量的严格要求。

电力能源领域

  1. 发电过程控制：在火力发电厂，CC-PAIX02采集锅炉的蒸汽压力、温度，汽轮机的转速、振动，发电机的电压、电流等模拟信号。控制系统依据这些数据实时调整设备运行状态，如通过调节锅炉燃烧器的燃料供给量控制蒸汽压力与温度，保障发电设备高效、稳定运行，提高发电效率，降低能耗。在水力发电厂，可采集水轮机的流量、水位、转速等参数，实现对水电生产过程的精准控制与优化调度。
  1. 配电自动化：用于监测配电网中各类电气设备的运行参数，如变压器的油温、绕组温度，配电柜的电流、电压、功率因数等。通过实时采集这些模拟信号并传输至配电自动化系统，运维人员能够及时了解配电网运行状态，快速发现设备潜在故障隐患，如通过监测变压器油温异常升高，提前安排检修，避免变压器故障导致的停电事故，保障电力供应的可靠性与稳定性，提高供电服务质量。

制药行业

  1. 配方控制：在药品生产过程中，严格按照配方要求精准控制各种原料的投入量与反应条件。CC-PAIX02采集电子秤输出的原料重量模拟信号以及反应釜内的温度、压力、pH 值等模拟信号，将其传输至控制系统。控制系统根据预设配方与工艺参数，精确控制原料添加泵的流量、反应釜的加热 / 冷却系统等设备，确保每一批次药品生产过程严格遵循配方要求，保障药品质量的稳定性与一致性，符合药品生产质量管理规范（GMP）要求。
  1. 质量控制：连接各类质量检测传感器，如药品颗粒的粒度传感器、溶液的浓度传感器等，采集生产过程中的质量相关模拟信号。通过对这些数据的实时监测与分析，及时发现生产过程中的质量波动，如药品颗粒粒度超出标准范围时，控制系统可自动调整生产设备参数，或发出警报通知操作人员进行干预，避免不合格产品的产生，提高药品质量，保障患者用药安全。

食品饮料行业

  1. 生产过程监测：在食品饮料生产过程中，CC-PAIX02采集各类生产设备的运行参数以及产品质量相关参数，如饮料灌装线上的液位传感器输出的液位模拟信号、灌装机的压力模拟信号，食品烘焙过程中烤箱的温度、湿度模拟信号等。这些数据帮助企业实时掌握生产过程状态，及时调整设备运行参数，确保产品质量稳定，如通过精准控制饮料灌装液位，避免出现灌装不足或溢出的情况，提高产品合格率，减少物料浪费。
  1. 环境监测：用于监测食品饮料生产车间的环境参数，如温度、湿度、空气质量（如粉尘浓度、有害气体浓度等）。通过采集这些模拟信号并传输至环境控制系统，可实现对生产车间环境的实时调控，为食品饮料生产提供适宜的环境条件，保障产品质量与食品安全，例如通过控制车间湿度，防止食品受潮变质。

制造业生产线

  1. 设备运行状态监测：在汽车制造、电子设备制造等自动化生产线中，CC-PAIX02连接各类传感器，采集设备运行的模拟信号，如机床的振动传感器输出的振动信号、电机的电流传感器输出的电流信号、机器人关节的位置传感器输出的位置模拟信号等。通过对这些数据的分析，可实时监测设备运行状态，预测设备故障，如通过监测电机电流异常增大，提前判断电机可能出现的过载或故障，及时安排维修，避免设备突发故障导致生产线停产，提高生产效率与设备利用率。
  1. 产品质量检测：在产品质量检测环节，采集各类检测设备输出的模拟信号，如汽车零部件检测中的尺寸测量传感器输出的模拟量尺寸数据、电子产品检测中的电性能测试设备输出的电压、电流模拟信号等。控制系统根据这些数据判断产品是否合格，实现对产品质量的实时监控与检测，如在手机组装线上，通过检测电池电压、充电电流等参数，筛选出不合格产品，提高产品质量，降低次品率，提升企业市场竞争力。

智能建筑领域

  1. 环境参数监测与控制：CC-PAIX02采集智能建筑内的环境参数模拟信号，如室内温度、湿度、光照强度、空气质量（如二氧化碳浓度、甲醛浓度等）。这些数据被传输至建筑自动化系统（BAS），BAS 根据预设的环境参数标准，自动控制空调系统、新风系统、照明系统等设备的运行，实现对建筑内环境的智能调节，为用户提供舒适的室内环境，同时达到节能降耗的目的，例如根据室内光照强度自动调节照明亮度，根据室内温度、湿度自动调整空调运行模式。
  1. 设备运行管理：用于监测建筑内各类机电设备的运行状态参数，如电梯的运行速度、楼层位置模拟信号，给排水系统中水泵的压力、流量模拟信号，变配电系统中电力设备的电压、电流、功率模拟信号等。通过实时采集这些数据，BAS 可对设备进行远程监控与管理，及时发现设备故障，安排维修保养，延长设备使用寿命，保障建筑内各类设备的正常运行，提高建筑管理效率，降低运维成本。

相关产品

Honeywell CC-PAIH51 模拟量输入模块

与CC-PAIX02同属模拟量输入模块产品序列，CC-PAIH51在通道配置灵活性、抗干扰能力以及部分性能指标上进行了升级优化，适用于对数据采集精度、通道灵活性以及抗干扰能力要求较高的复杂工业场景 。而CC-PAIX02则在一些常规工业应用场景中展现出良好的性价比与适用性。

Honeywell CC-PAIN01 模拟量输入模块

CC-PAIN01 在功能上与CC-PAIX02有一定相似性，都可用于采集模拟信号。但CC-PAIX02在信号类型支持范围、精度等方面表现更为出色，适用于对信号兼容性和测量精度有较高要求的场景，CC-PAIN01 则更侧重于满足一般性工业应用的需求。

Honeywell CC-PAOX01 模拟量输出模块

在工业自动化控制系统中，CC-PAOX01与CC-PAIX02协同工作，构建完整的控制回路。CC-PAIX02负责采集模拟量信号并转换为数字信号传输给控制系统，CC-PAOX01则将控制系统输出的数字信号转换为模拟量信号，用于驱动调节阀、变频器、执行器等设备，实现对工业过程的精确控制。例如在化工生产中，CC-PAIX02采集反应釜的温度、压力模拟信号，控制系统根据这些数据通过CC-PAOX01输出模拟信号调节调节阀开度，控制物料流量，稳定反应过程。

Honeywell C300 控制器

C300 控制器是霍尼韦尔自动化控制系统的核心设备之一，CC-PAIX02采集的模拟量数据传输至 C300 控制器进行深度分析处理。C300 控制器根据预设逻辑生成控制指令，对工业生产过程进行精准控制。二者紧密配合，为工业自动化系统提供强大的运算与控制能力，广泛应用于各类大型工业自动化项目，如石油化工生产、电力能源控制等领域，保障工业生产的高效、稳定运行。

各类模拟量传感器

温度传感器、压力传感器、流量传感器、液位传感器等各类模拟量传感器是CC-PAIX02的前端数据采集设备 。这些传感器将工业现场的物理量转换为模拟电信号，传输给CC-PAIX02进行数字化处理。它们与CC-PAIX02共同完成工业自动化系统的数据采集任务，是实现工业自动化控制的基础组成部分。在不同工业领域中，各类模拟量传感器与CC-PAIX02相互协作，如在电力能源领域，温度传感器将变压器油温转换为模拟信号，由CC-PAIX02采集并数字化后传输给控制系统，用于监测变压器运行状态。

安装与维护

安装前准备：安装CC-PAIX02前，需仔细检查模块外观有无损坏，确保配件齐全。依据实际应用场景，合理规划安装位置，保证安装空间符合模块尺寸要求，且周边环境温湿度等处于其工作范围内。准备适配的安装工具及连接线缆，严格按照接线图准确连接电源、通信及传感器线缆，确保线缆连接牢固、正确，并做好防护措施，防止外力损伤。
维护建议：日常通过CC-PAIX02模块的 LED 指示灯观察其工作状态，定期检查连接线缆是否有松动、老化现象，若有应及时紧固或更换。利用霍尼韦尔专业软件，定期对模块进行校准与健康检查，确保其处于最佳工作状态。若模块出现故障，借助软件诊断功能定位故障点，及时更换故障部件，霍尼韦尔充足的原厂备件可有效缩短维修时间，保障系统稳定运行。

产品保障

霍尼韦尔对CC-PAIX02提供全面产品保障。在质量方面，严格遵循国际与行业标准生产制造，历经多道严苛检测工序，确保产品品质卓越，为长期稳定运行奠定坚实基础。售后服务上，配备专业技术支持团队，提供 7×24 小时响应服务，无论是安装调试阶段的技术指导，还是运行过程中出现故障的排除，都能及时、有效地提供协助。凭借全球广泛的服务网络与充足的原厂备件储备，霍尼韦尔致力于为客户提供全周期、高品质服务，让客户使用CC-PAIX02无后顾之忧，放心应用于各类工业自动化项目。
