SKF CMPT CTU

是SKF（斯凯孚）公司生产的一种数字振动和温度变送器，主要用于机械故障检测系统。以下是关于SKF CMPT CTU的详细介绍：

一、产品概述

产品名称：SKF CMPT CTU（Copperhead Transmitter Module）

生产厂商：SKF（斯凯孚）

功能用途：作为机械故障检测系统的一部分，用于监测设备的振动和温度，预防非计划性停机，降低维护成本，提高生产效率与安全。

二、产品特点

多种振动信号分析：

支持三种类型的振动信号过程分析：加速度包络（gE）、加速度（g）或速度（mm/s或inch/s）。用户可以根据实际需求选择合适的振动分析类型。

宽频带响应：

振动信号的频率响应范围宽，能够捕捉到设备在不同运行状态下的振动特征。

温度监测：

除了振动信号外，还能监测设备的温度，提供全面的设备状态信息。

模拟输出信号：

具有与处理后的振动和温度成比例的模拟输出信号，方便连接到自动化系统以及报警和显示监视器。

兼容性强：

可以处理来自SKF CMPT系列传感器或其他工业加速度计的振动信号，适用于多种设备和场景。

易于安装和配置：

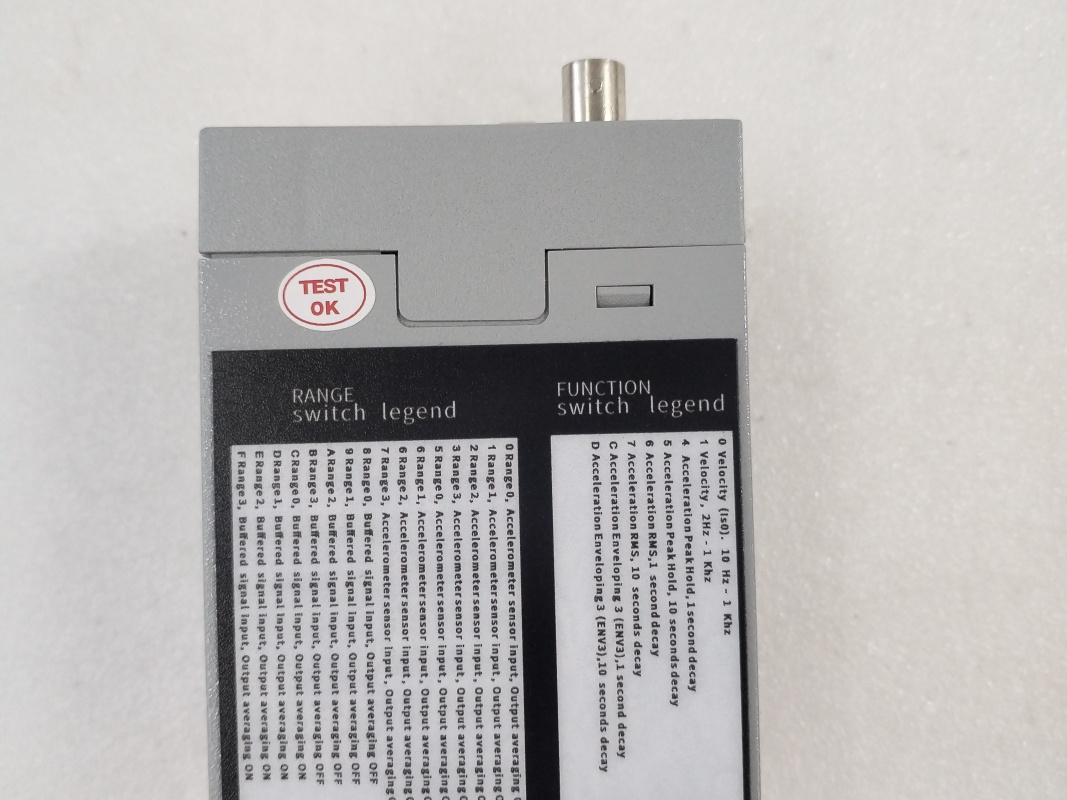

用户可通过前置面板进行设置，操作简便。同时，前置面板上的BNC接口提供缓冲的振动和温度输出，方便连接和测试。

三、技术参数

供电电压：+24 V DC（22至+28 V DC）

最大供电电流：250 mA

最大功率：6 W

振动输入：恒流源加速度计（10、30、100、230 mV/g）

可选温度输入：10 mV/°C

振动信号分析范围：

加速度包络（gE）：500 Hz至10 kHz

加速度（g）：3 Hz至10 kHz（RMS和Peak Hold）

速度（mm/s或inch/s）：10 Hz至1 kHz或2 Hz至1 kHz（ISO）

振动信号衰减：1或10秒（仅加速度包络）

输出信号：

处理后的振动：4至20 mA/0至10 V DC，与满量程振动成比例

温度：4至20 mA/0至10 V DC，与0至+120°C成比例

缓冲加速度输出：BNC连接器，螺丝端子

输出平均：开/关

CAN-bus：支持SKF协议（详见SKF CMPT CTU说明书）

辅助电源：24 V DC/20 mA最大

环境工作温度：0至+70°C

存储温度：-40至+85°C

最大湿度：95%

防护等级：IP20

重量：0.225 kg

外壳材质：热塑性ABS

颜色：灰色

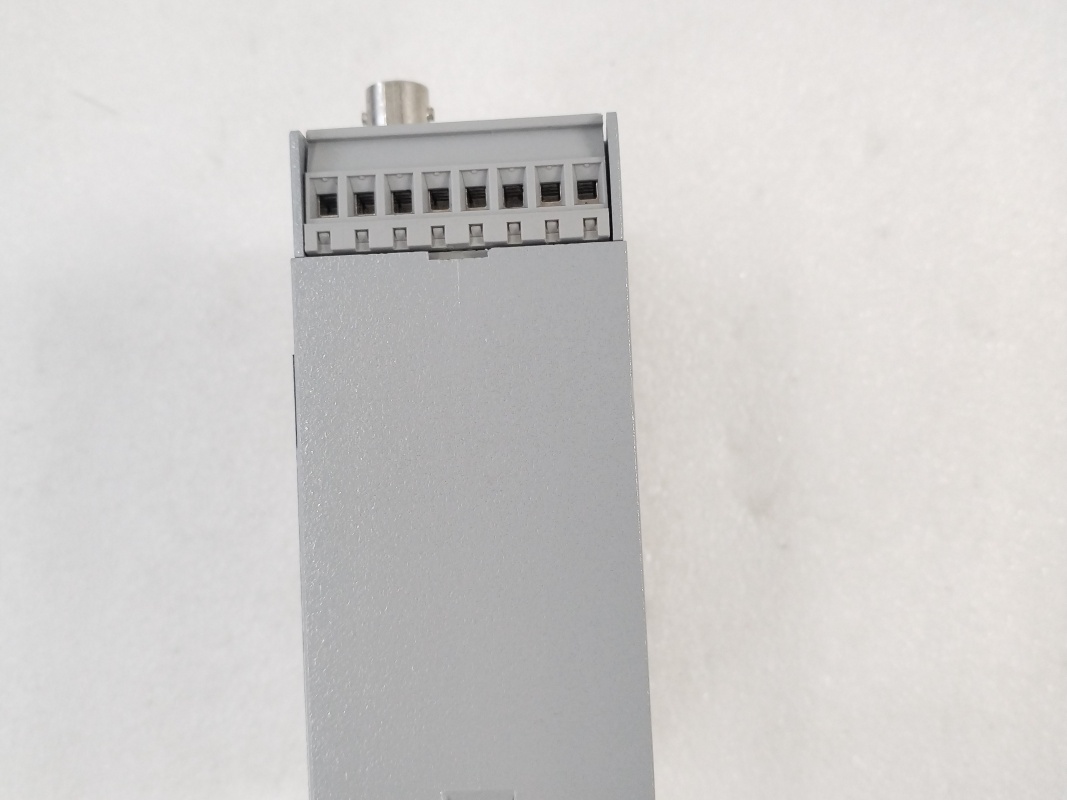

连接器：两个8极可插拔螺丝夹类型（共16个）

接线范围：0.2至2.5 mm（24至12 AWG）

安装方式：35 mm DIN导轨类型EN50022，带钢制保持夹

CTU之间的最小空间：5 mm

尺寸：高75 mm，宽45 mm，深118 mm

四、应用场景

SKF CMPT CTU广泛应用于各种工业领域，包括矿山机械、地铁隧道、散货港口码头等。具体应用场景包括但不限于：

矿山机械：球磨机、振动筛、破碎机、辊压机、立磨、回转窑、提升机等。

矿山辅助设备：风机、泵等。

地铁隧道：引风机、抽风机、泵等。

散货港口码头：斗轮机、皮带输送机等。
