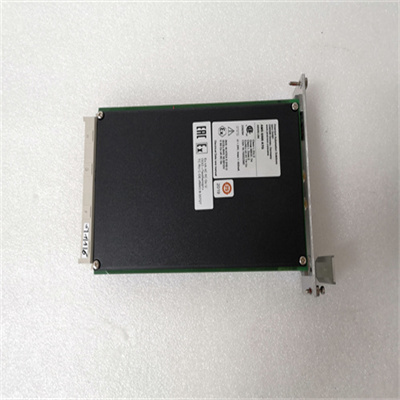

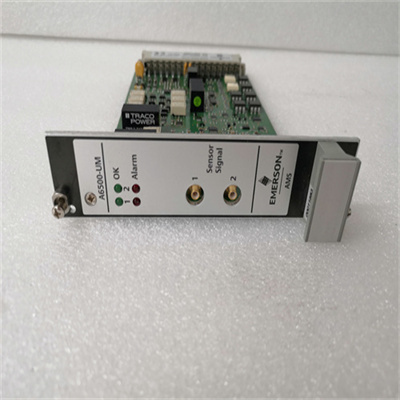

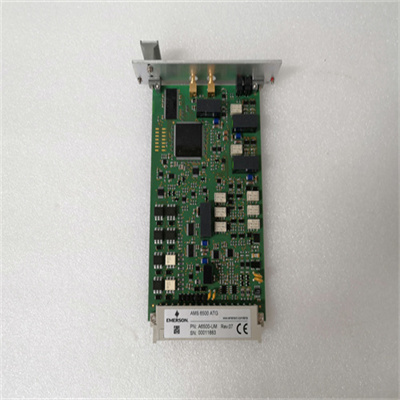

Emerson A6500-UM

一款通用测量卡，它是Emerson公司AMS 6500 ATG机械保护系统的重要组成部分。以下是关于Emerson A6500-UM的详细介绍：

一、产品概述

Emerson A6500-UM通用测量卡专为各种机械保护应用而设计，提供精确、可靠的测量功能。它适用于监测旋转机械的关键参数，如振动、位移、速度等，以帮助维护人员及时发现并处理潜在的机械故障。

二、主要特点

多传感器支持：

A6500-UM配备2个传感器输入通道，支持独立或组合测量模式。

兼容多种常见传感器类型，包括涡流传感器、压电加速度计或速度计、地震（电动力）传感器、低频轴承振动传感器（LF）、霍尔效应传感器和LVDT（与A6500-LC组合使用）等。

丰富的数字I/O接口：

提供5个数字输入和6个数字输出，便于与其他设备和系统进行集成。

高效的数据传输：

测量信号通过内部RS 485总线传输至A6500-CC通信卡。

通信卡将信号转换为Modbus RTU和Modbus TCP/IP协议，便于进一步传输至主机或分析系统。

灵活的通信方式：

通信卡还配备USB接口，支持通过PC/笔记本电脑进行配置和可视化测量结果。

提供0/4-20mA模拟输出，便于与其他监测设备进行连接和通信。

紧凑的设计：

双通道、3U尺寸、1插槽插件模块设计，与传统的四通道6U卡相比，显著减少了机柜空间需求。

高级功能：

符合API 670标准，确保测量结果的准确性和可靠性。

支持热插拔功能，便于维护和升级。

提供自检功能，包括监控硬件、电源输入、硬件温度、传感器和电缆等。

三、技术参数

电源电压：-23.25V/-26.0V DC，可选短路防护。

最大电源负载：35mA。

电源精度：±1%。

电源负载变化：±1%（负载0至100%）。

电源温度漂移：±1%（在工作温度范围内）。

工作温度范围：-20°C至+70°C。

涡流输入信号和原始信号电压范围：-1V至-22V。

频率范围：0至18750Hz。

衰减：<0.1dB。

四、应用场景

Emerson A6500-UM通用测量卡广泛应用于各种需要精确监测机械状态的场合，如：

发电行业：用于监测汽轮机、发电机等旋转机械的状态。

石油化工：用于监测压缩机、泵等关键设备的运行状态。

航空航天：用于监测发动机等旋转部件的工作状态。

钢铁冶金：用于监测轧机、风机等设备的运行状况。
