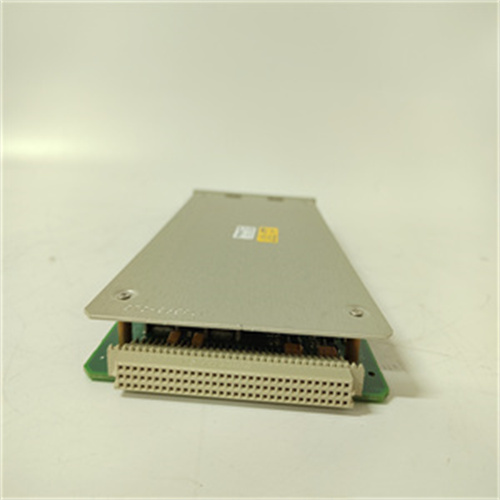

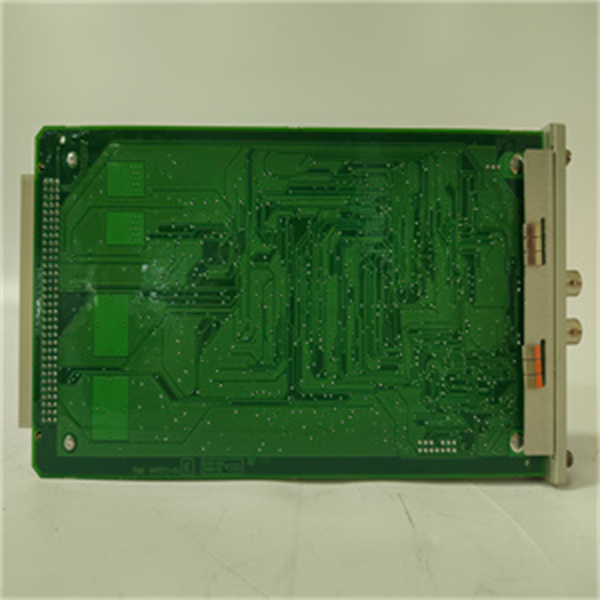

BENTLY 3500-25 149369-01
BENTLY 3500-25 149369-01
是本特利内华达（Bently Nevada）生产的一款增强型键相器模块，用于机械状态监测系统。以下是关于该模块的详细介绍：
一、产品概述
BENTLY 3500-25 149369-01是一个半高、双通道模块，专为3500机架中的监视器模块提供键相信号。该模块接收来自接近探头或磁性拾音器的输入信号，并将其转换为数字键相信号，以指示旋转轴上的特定标记何时与键相器传感器对齐。
二、主要功能与特点
双通道设计：
该模块具备两个独立的通道，可以同时接收和处理来自不同传感器的信号，提高了数据的多样性和处理效率。
精确的键相信号处理：BENTLY 3500-25 149369-01是本特利内华达（Bently Nevada）生产的一款增强型键相器模块，用于机械状态监测系统。以下是关于该模块的详细介绍：
一、产品概述
BENTLY 3500-25 149369-01是一个半高、双通道模块，专为3500机架中的监视器模块提供键相信号。该模块接收来自接近探头或磁性拾音器的输入信号，并将其转换为数字键相信号，以指示旋转轴上的特定标记何时与键相器传感器对齐。
二、主要功能与特点
双通道设计：
该模块具备两个独立的通道，可以同时接收和处理来自不同传感器的信号，提高了数据的多样性和处理效率。
精确的键相信号处理：
模块能够接收模拟信号，并将其转换为高精度的数字键相信号，确保信号的准确性和可靠性。这对于精确的定时测量至关重要，包括轴转速和矢量参数（如1X振动幅度和相位）的测量。
高度的可扩展性：
在正常配置下，3500机械保护系统最多可接受四个键相信号。对于需要更多输入的系统，可以采用配对配置，最多可接受八个键相信号。这种设计使得系统可以根据实际需求进行灵活扩展。
改进的模块设计：
作为3500系统模块的更新版本，149369-01模块在设计和性能上都有所提升，完全取代了旧的Keyphasor模块PWA 125792-01。它提供了增强的Keyphasor信号处理能力，并保持了与传统系统的向后兼容性。
嵌入式交换机技术：
模块支持10/100 Mbps以太网通信，并具有嵌入式交换机技术。这使得网络连接能够扩展到下游设备，无需额外的交换机，增强了网络的灵活性和可扩展性。
高级诊断和故障排除功能：
模块内置网络服务器，允许用户通过网络浏览器访问配置和状态信息。同时，它还提供了各种诊断工具，用于监控网络性能和识别问题，方便用户进行故障排查和维护。
工业环境适应性：
模块专为工业环境设计，符合一系列国际标准，包括冲击、振动和温度方面的要求。它能够在各种恶劣环境下稳定工作，确保系统的可靠性和安全性。
三、技术规格
尺寸：约119.9mm x 24.4mm x 256.5mm
重量：约0.34kg
输入信号范围：+0.8V至-21.0V（非隔离输入/输出模块）或+5V至-11V（隔离输入/输出模块）
输入阻抗：最小21.8kΩ
输入范围：1至1200000cpm（0.017至20kHz）
输出范围：1至99999cpm（0.017至1667Hz）
输出阻抗：最大缓冲输出阻抗504Ω
键相传感器电源：-24Vdc，每个通道最大40mA
工作温度：-30°C至+65°C（-22°F至+150°F）
功耗：典型值为3.2W
四、应用场景
BENTLY 3500-25 149369-01模块广泛应用于各种需要精确监测旋转机械状态的场合，如：
发电厂：用于监测汽轮机、发电机等旋转机械的状态。
石油化工：用于监测压缩机、泵等关键设备的运行状态。
钢铁冶金：用于监测轧机、风机等设备的运行状况。
航空航天：用于监测发动机等旋转部件的工作状态。
模块能够接收模拟信号，并将其转换为高精度的数字键相信号，确保信号的准确性和可靠性。这对于精确的定时测量至关重要，包括轴转速和矢量参数（如1X振动幅度和相位）的测量。
高度的可扩展性：
在正常配置下，3500机械保护系统最多可接受四个键相信号。对于需要更多输入的系统，可以采用配对配置，最多可接受八个键相信号。这种设计使得系统可以根据实际需求进行灵活扩展。
改进的模块设计：
作为3500系统模块的更新版本，149369-01模块在设计和性能上都有所提升，完全取代了旧的Keyphasor模块PWA 125792-01。它提供了增强的Keyphasor信号处理能力，并保持了与传统系统的向后兼容性。
嵌入式交换机技术：
模块支持10/100 Mbps以太网通信，并具有嵌入式交换机技术。这使得网络连接能够扩展到下游设备，无需额外的交换机，增强了网络的灵活性和可扩展性。
高级诊断和故障排除功能：
模块内置网络服务器，允许用户通过网络浏览器访问配置和状态信息。同时，它还提供了各种诊断工具，用于监控网络性能和识别问题，方便用户进行故障排查和维护。
工业环境适应性：
模块专为工业环境设计，符合一系列国际标准，包括冲击、振动和温度方面的要求。它能够在各种恶劣环境下稳定工作，确保系统的可靠性和安全性。
三、技术规格
尺寸：约119.9mm x 24.4mm x 256.5mm
重量：约0.34kg
输入信号范围：+0.8V至-21.0V（非隔离输入/输出模块）或+5V至-11V（隔离输入/输出模块）
输入阻抗：最小21.8kΩ
输入范围：1至1200000cpm（0.017至20kHz）
输出范围：1至99999cpm（0.017至1667Hz）
输出阻抗：最大缓冲输出阻抗504Ω
键相传感器电源：-24Vdc，每个通道最大40mA
工作温度：-30°C至+65°C（-22°F至+150°F）
功耗：典型值为3.2W
四、应用场景
BENTLY 3500-25 149369-01模块广泛应用于各种需要精确监测旋转机械状态的场合，如：
发电厂：用于监测汽轮机、发电机等旋转机械的状态。
石油化工：用于监测压缩机、泵等关键设备的运行状态。
钢铁冶金：用于监测轧机、风机等设备的运行状况。
航空航天：用于监测发动机等旋转部件的工作状态。
