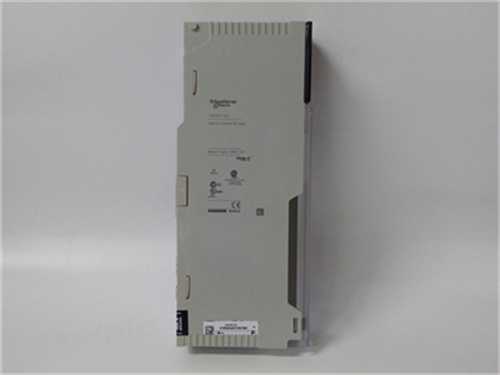

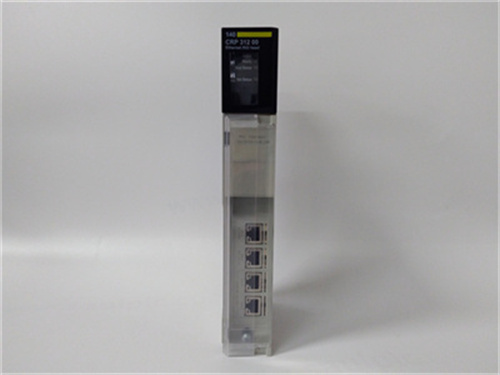

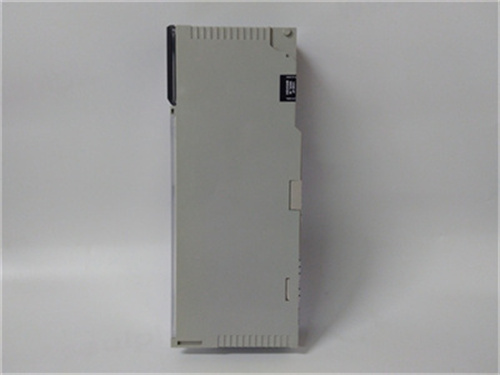

Schneider 140CRP31200

是施耐德电气（Schneider Electric）生产的Modicon Quantum系列以太网接口模块，主要用于工业自动化系统中，提供远程I/O设备的通讯和控制功能。以下是对该产品的详细介绍：

一、产品概述

类型：以太网接口模块

系列：Modicon Quantum

应用：Quantum Ethernet I/O安装的主机架上的主站模块，用于实现远程I/O设备和分布式I/O设备的通讯和控制。

二、主要功能

远程I/O扫描服务：

为远程I/O网络或设备网络（包含远程I/O和分布式I/O设备）上的远程I/O设备提供I/O扫描服务。

网络拓扑管理：

直接连接到远程I/O网络主环路，通过菊花链回路拓扑管理远程I/O网络。

配置与诊断：

提供配置远程I/O设备和诊断服务，便于用户进行设备管理和故障排查。

确定性I/O交换：

PLC可以连接到以太网网络，并与以太网远程I/O子站中的模块进行确定性I/O交换，确保数据传输的实时性和可靠性。

通讯恢复能力：

使用RSTP（快速生成树协议）启用主环路上的所有远程I/O设备，能在50毫秒内从通讯中断中恢复，提高系统的可用性。

IP参数配置：

可为多达31个远程I/O设备的子站上的I/O模块的IP参数和配置进行设置，便于网络管理和设备配置。

通讯路径提供：

提供通讯路径（通过互连），允许分布式I/O和控制网络通讯量参与远程I/O网络，增强系统的通讯能力。

热备功能：

支持热备功能，在进行切换时，主140CRP31200模块与备用140CRP31200模块不会交换它们的IP地址，确保系统的连续运行。

三、外部端口与功能

SERVICE端口：

用于对以太网端口进行诊断，并提供对外部工具和设备（如UnityPro、ConneXview、HMI等）的访问。

支持访问端口（缺省）模式和端口镜像模式。在端口镜像模式下，会将其他端口的数据通讯量复制到此端口，便于使用连接的工具进行监控和分析。

请勿将速度超过100Mbps的设备连接至SERVICE端口，以免无法建立以太网链路。

INTERLINK端口：

提供与其他Quantum Ethernet I/O模块的连接，用于远程I/O通讯。

通过菊花链回路结构提供电缆冗余，增强系统的可靠性。

四、产品特点

高性能：采用高速以太网通讯技术，提供高速、稳定的数据传输。

高可靠性：支持冗余配置和热备功能，确保系统的连续运行和高可用性。

易于配置：提供丰富的配置选项和诊断工具，便于用户进行设备管理和故障排查。

广泛应用：适用于各种需要远程I/O控制和以太网通讯的工业自动化系统。

五、应用场景

Schneider 140CRP31200模块广泛应用于工业自动化领域，如制造业、过程控制、机器制造、交通运输等。在这些领域中，它可以用于构建高性能、高可靠性的工业自动化系统，实现远程I/O设备的通讯和控制，提高生产效率和产品质量。
