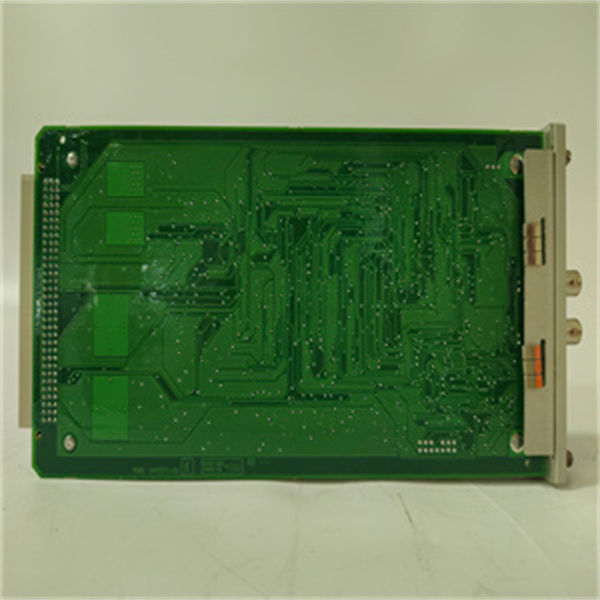

Bently Nevada 3500/25 149369-01

增强型键相模块是用于机械状态监测系统的重要组件。以下是对该模块的详细介绍：

一、模块概述

Bently Nevada 3500/25 149369-01增强型键相模块是一款专门设计用于工业环境的模块，尤其适用于3500机架中的监视器模块。它接收来自接近探头或磁性拾音器的输入信号，并将这些模拟信号转换为数字键相信号。该模块是机械监控系统中用于提供键相器信号的专用设备，能够指示旋转轴上的特定标记何时与键相器传感器对齐。

二、模块特点

双通道设计：

该模块具备两个独立的通道，可以同时接收和处理来自不同传感器的信号，提高了数据的多样性和处理效率。

精确的键相信号处理：

模块能够接收来自接近探头或磁性传感器的输入信号，并将这些模拟信号转换为数字键相信号。这种转换确保了信号的准确性和可靠性，为后续的机械状态监测和故障诊断提供了重要依据。

高度的可扩展性：

在3500机械保护系统中，该模块在正常配置下最多可接受四个键相信号，在配对配置下最多可接受八个键相信号。这种设计使得系统可以根据实际需求进行灵活扩展，满足不同的监测需求。

改进的模块设计：

作为3500系统模块的更新版本，该模块在设计和性能上都有所提升。它完全取代了旧的Keyphasor模块PWA 125792-01，并提供了增强的Keyphasor信号处理能力。

嵌入式交换机技术：

模块支持10/100 Mbps以太网通信，并具有嵌入式交换机技术。这使得网络连接能够扩展到下游设备，而无需额外的交换机，增强了网络的灵活性和可扩展性。

高级诊断和故障排除功能：

模块内置网络服务器，允许用户通过网络浏览器访问配置和状态信息。同时，它还提供了各种诊断工具，用于监控网络性能和识别问题。

工业环境适应性：

模块专为工业环境设计，符合一系列国际标准，包括冲击、振动和温度方面的要求。这确保了它在各种恶劣环境下都能稳定工作。

三、模块规格

功耗：典型值为3.2瓦

输入信号范围：

非隔离输入/输出模块：+0.8 V至-21.0 V

隔离输入/输出模块：+5V至-11V

输入阻抗：最小21.8 kΩ

输入范围：1至1200000 cpm（0.017至20 kHz）

输出范围：1至99999 cpm（0.017至1667 Hz）

输出阻抗：最大缓冲输出阻抗504Ω

键相传感器电源：-24 Vdc，每个通道最大40 mA

工作温度：

标准范围：-30°C至+65°C（-22°F至+150°F）

注意：工作温度范围取决于内部安全栅I/O模块或键相器I/O模块的使用

尺寸：高119.9毫米x宽24.4毫米x深256.5毫米

重量：0.34公斤（0.76磅）

主模块：1个半高前槽

I/O模块：1个全高后部插槽

四、应用场景

Bently Nevada 3500/25 149369-01增强型键相模块适用于需要精确测量轴速和相位等矢量参数的工业应用。例如，在旋转机械的监测和保护中，该模块可以提供关键的键相信号，帮助工程师及时发现和解决潜在的故障问题。
