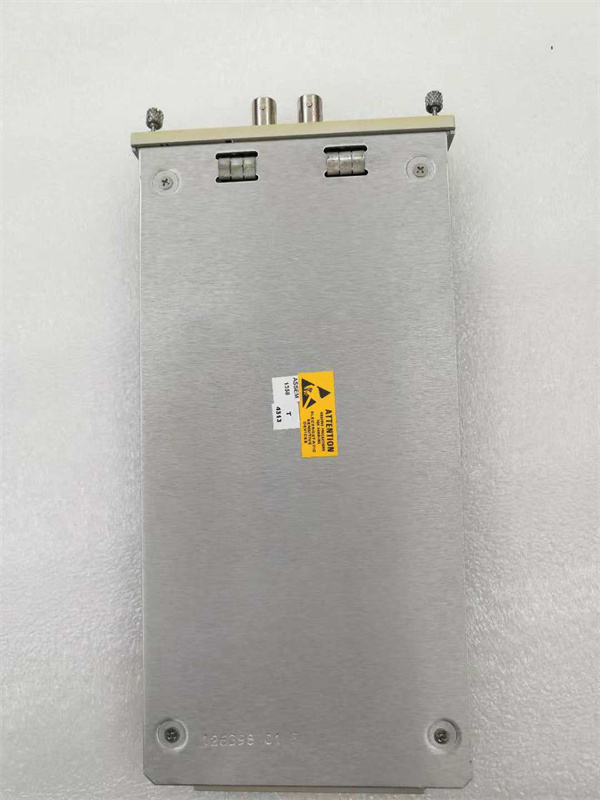

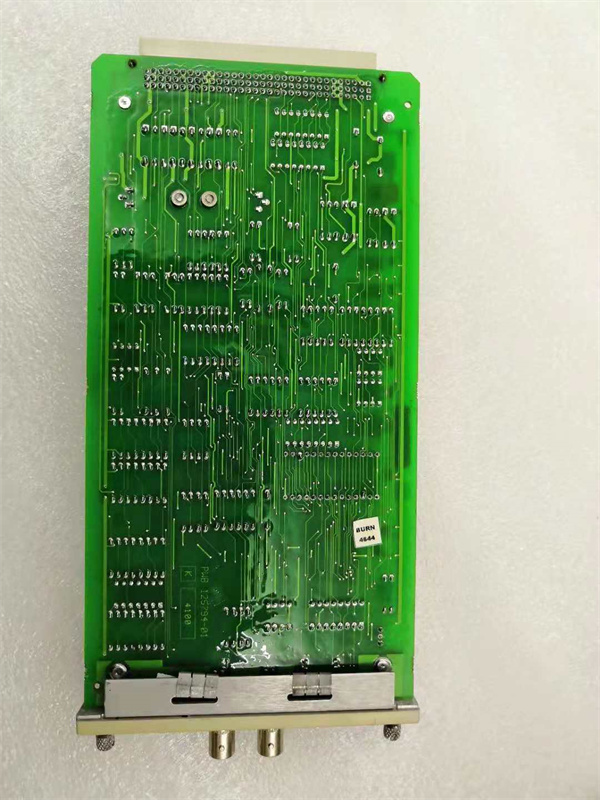

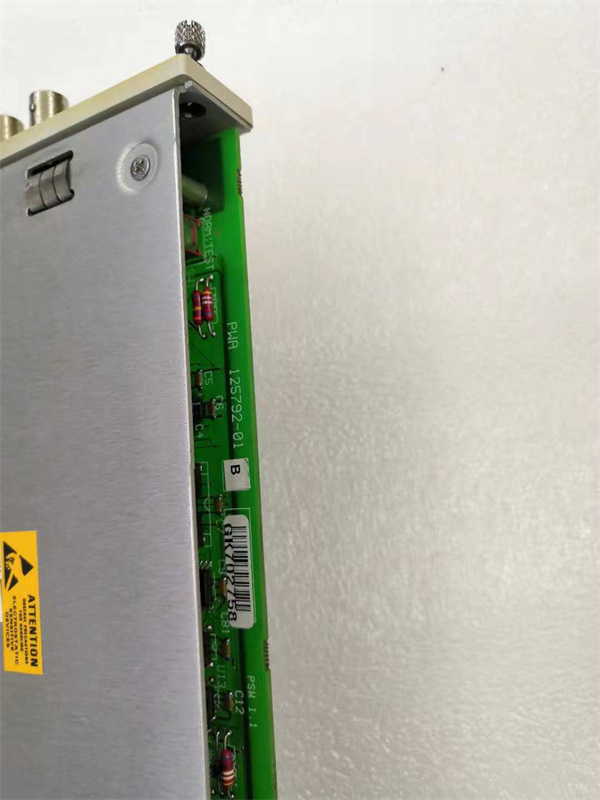

BENTLY（本特利内华达）3500/25

是一种高性能的增强型键相模块，专门设计用于3500机架中的监视器模块，以提供KeyPhasor信号。以下是关于BENTLY 3500/25的详细介绍：

一、主要特点

双通道设计：

两个输入通道：可以接收来自两个不同传感器的键相信号，提高测量的准确性和可靠性。

信号转换：

模拟转数字：将接收到的模拟键相信号转换为数字信号，便于后续处理和监测。

高精度测量：

定时测量：通过旋转轴或齿轮的每转一次或多次事件脉冲（键相信号），提供精确的定时测量。

向下兼容性：

兼容传统系统：在保持与用于遗留系统的现有Keyphasor模块的形状、配合和功能方面的完全向下兼容性的同时，提供了比先前设计更高的Keyphasor信号处理能力。

二、功能与应用

功能：

检测对齐情况：当轴上的键相标记与键相传感器对齐时，模块使用磁性拾音器或接近探头检测对齐情况。

信号传送：将转换后的数字键相信号传送到3500机架中的监视器模块。

应用：

旋转机械监测：广泛应用于各种旋转机械的状态监测和保护领域，如汽轮机、发电机、压缩机等。

精确监测：通过实时监测轴的位置和转速，帮助用户及时发现潜在故障隐患，提高设备的可靠性和安全性。

三、技术参数

模块类型：半高、双通道模块。

信号范围：

非隔离I/O模块：输入信号范围为+0.8 V至21.0 V。

隔离I/O模块：输入信号范围为+5 V至-11 V。超出此范围的信号会受到模块的内部限制。

输出阻抗：缓冲器的最大输出阻抗为504欧姆。

电源要求：键相传感器的电源为-24 Vdc，每通道最大40 mA。

安装要求：

安装适配器：为了安装在全高插槽中，半高主模块需要一个独特的安装适配器。

插槽选择：用户可以将主要模块插入14个可访问插槽中的任何一个。每个机架中只能有两个主模块，顶部和底部半插槽各一个。

四、配置选项

常规设置：

键相信号数量：3500机械保护系统最多可接受四个键相信号。

配对配置：

键相信号数量：对于配对配置，最多可接受八个键相信号。

配置要求：需要两个连续的上部/下部的监控位置或两个半槽位置。四个键相器模块将接受四个主模块和四个备份输入通道，并提供四个输出通道（每个模块一个）。

非配对配置：

模块数量：设置三个键相模块也是可行的，其中两个是耦合的，一个是非配对的。

配置方式：用户可以配置一个非配对键相器（订购两个2信道或一个1信道和一个2信道选项）。

隔离I/O模块：

设计目的：适用于键相器信号与多个设备并联，且需要与其他系统（如控制系统）隔离的情况。

兼容性：虽然主要为磁性拾取器应用而设计，但只要提供外部电源，就兼容Proximitor*应用并为其提供隔离。

五、优势

高性能：提供精确的轴位置信息，提高系统的冗余性和可靠性。

易于配置：多种配置选项，满足不同应用场景的需求。

经济效益：帮助用户及时发现潜在故障隐患，提高设备的可靠性和安全性，降低生产成本和维修费用。
