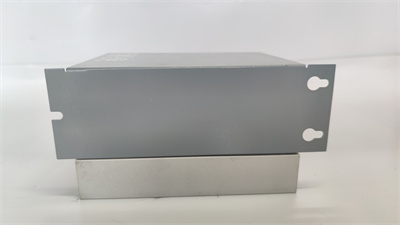

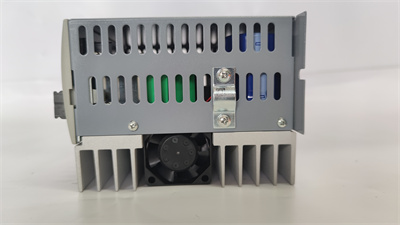

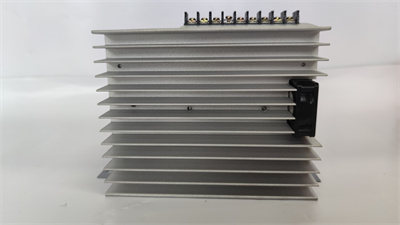

ALLEN BRADLEY 2098-DSD-020X

是一款高性能的数字伺服驱动器，以下是对该产品的详细介绍：

一、产品概述

ALLEN BRADLEY 2098-DSD-020X，也称为2098-DSD-020X-DN，是Allen-Bradley品牌Ultra 3000产品系列中的数字伺服驱动器（DSD）。该驱动器专为工业自动化设计，能够精确控制伺服电机，并接受多种编码器数据，适用于严苛的工业环境。

二、主要特点与功能

精确控制：

2098-DSD-020X能够实现对伺服电机的精确位置控制和速度控制，适用于需要高精度运动控制的应用场景。

多种编码器支持：

该驱动器能够接受来自Allen-Bradley正弦/余弦编码器的反馈位置数据，以及来自公告842HR、844D、847H和847T的增量外部编码器的数据。

高功率输出：

在115伏交流电输入时，2098-DSD-020X产生1.0千瓦（或115千瓦，具体取决于不同描述和上下文，但1.0千瓦更为常见）的连续输出功率；

在230伏交流电输入时，产生2.0千瓦的连续输出功率。

强大的输出能力：

提供120/240 VAC的输出电压，具有3相、0-400 Hz的可编程频率范围；

最大连续输出电流为10安培，最大峰值输出电流为30安培。

高冲击耐受性：

工作冲击为15g（3个脉冲，11毫秒）；

非操作冲击为30g（3个脉冲，11毫秒）；

设计用于在2.5g振动下保持最佳功能。

集成通信接口：

具有集成的DeviceNet通信接口，允许变频器直接与DeviceNet功能控制器通信，如Allen-Bradley的SLC和Logix控制器。

内置索引功能：

通过步进功能，预先配置的伺服电机运动可以存储在伺服驱动器的存储器中，使用户能够为特定的负载或产品类型选择预定义的步进模式。

三、技术规格与参数

输入电压：120VAC/240 VAC（单相，50-60 Hz）

输入电流：18安培（均方根值）

输出电压：120/240 VAC（3相，0-400 Hz可编程频率范围）

连续输出电流：10安培（0峰值）

间歇输出电流：30安培（0峰值）

工作冲击：15g（3个脉冲，11毫秒）

非操作冲击：30g（3个脉冲，11毫秒）

振动耐受性：设计用于在2.5g振动下保持最佳功能

海拔高度：可在高达1000米（3280英尺）的海拔高度下运行，无需降额

工作温度：0-55摄氏度（32-131华氏度）

储存温度：-40-70摄氏度（-40-158华氏度）

相对湿度：5-95%（无冷凝）

重量：2.1千克（4.6磅）

尺寸：7.8 x 5.68 x 3.89英寸（198.12 x 144.27 x 98.1毫米）

四、应用领域

2098-DSD-020X数字伺服驱动器可广泛应用于各种需要精确位置控制和速度控制的工业自动化系统中，如机床、生产线、包装机械等。其高性能和稳定性使得它成为工业自动化领域的理想选择。
