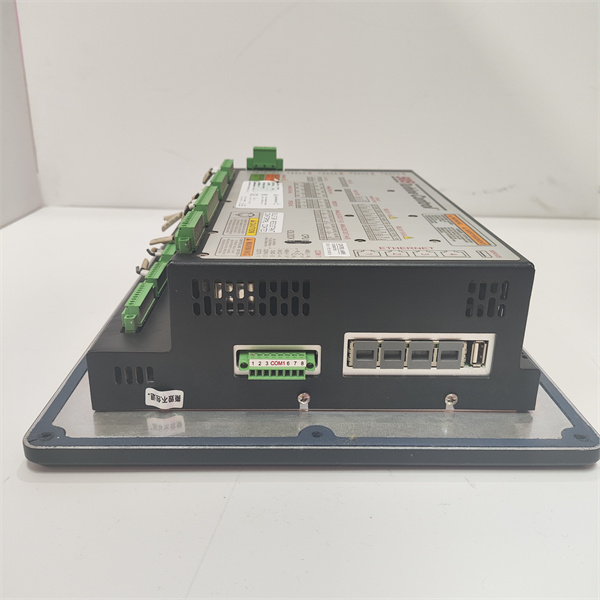

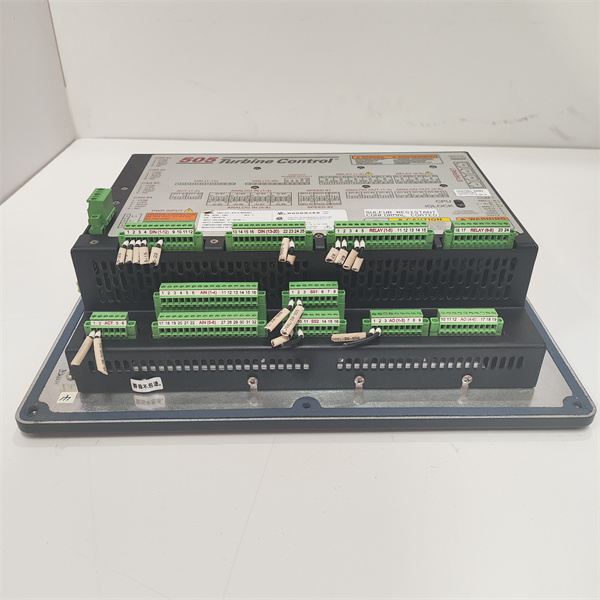

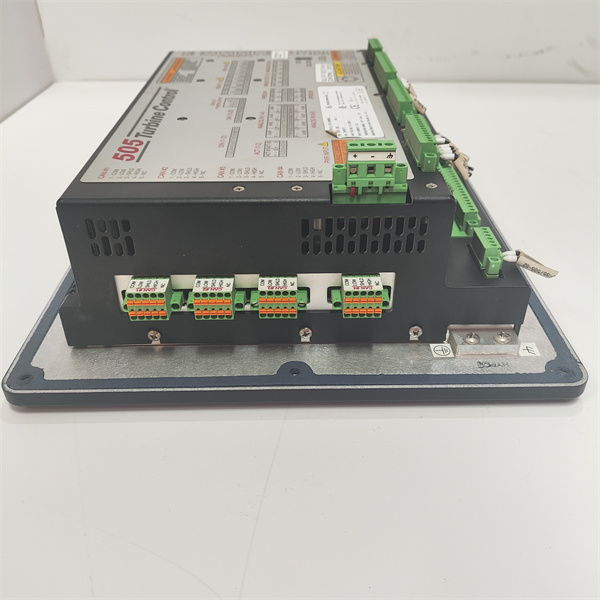

Woodward 8200-1302

是Woodward 505数字调速器中的一款重要产品，以下是对其的详细介绍：

一、产品概述

Woodward 8200-1302作为Woodward 505D数字调速器的特定型号，是一种基于微处理器的控制器，专门用于调节燃气轮机和蒸汽轮机的速度和功率输出。它不仅具备强大的控制能力，还拥有直观的操作界面，方便用户进行监控和操作。

二、技术特点

操作界面：

配备8.4英寸液晶显示器，提供清晰的图形界面和键盘操作，方便用户对涡轮机进行调整和通信。

前面板包括紧急跳闸键、退格/删除键、换档键以及视图、模式、ESC和主页键等，操作便捷。

通信功能：

支持Modbus通信端口，方便与其他设备进行数据交换和配置。

控制功能：

具备热启动和冷启动的自动启动顺序，以及带温度输入选项的灵活控制。

提供三个速度带上的临界速度规避功能，确保涡轮机的安全运行。

设有十个外部报警输入和十个外部DI跳闸输入，以及带有相关RTC时间戳的跳闸和报警事件指示。

输入输出：

包括两个冗余速度输入，可接受磁性拾波装置、涡流探头或接近探头。

具有模拟输入（8个），可以配置用于二十七种功能中的任何一种。

设有二十个触点输入，其中前四个默认用于停机提升速度设定点、复位和降低速度设定点，其他可根据需要进行配置。

具有两个4-20 mA控制输出和八个Form-C继电器触点输出，满足多种控制需求。

其他特性：

采用IACS UR E10型外壳（商用船用），具有ATEX、IP-54和污染等级3的认证，适用于恶劣的工业环境。

工作温度范围为-22°F至158°F（-30°C至70°C），储存温度范围相同。

输入电压为LV 18-36 VDC隔离，确保电气安全。

三、应用领域

Woodward 8200-1302广泛应用于需要精确控制燃气轮机和蒸汽轮机速度和功率输出的场合，如电力发电、船舶动力、工业驱动等领域。其可靠的性能和直观的操作界面使得用户能够轻松实现对涡轮机的监控和调整，确保设备的稳定运行和高效输出。
