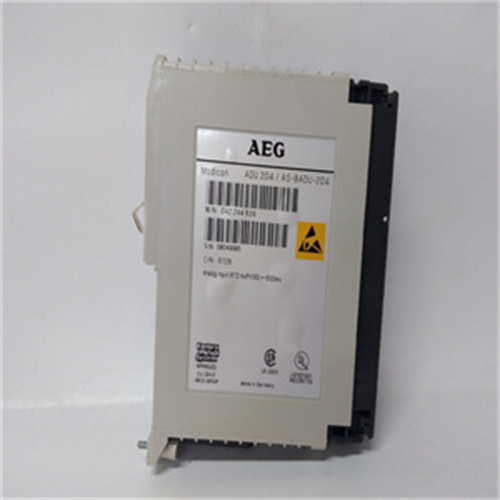

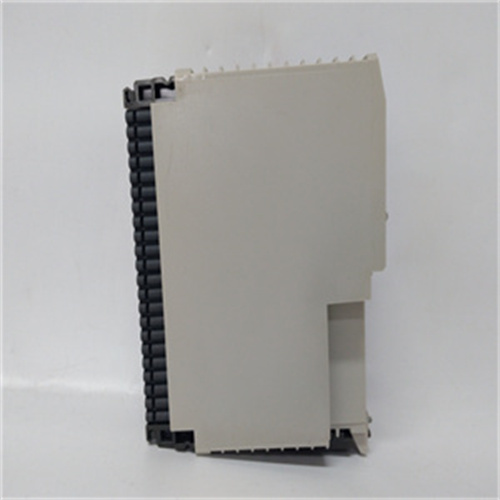

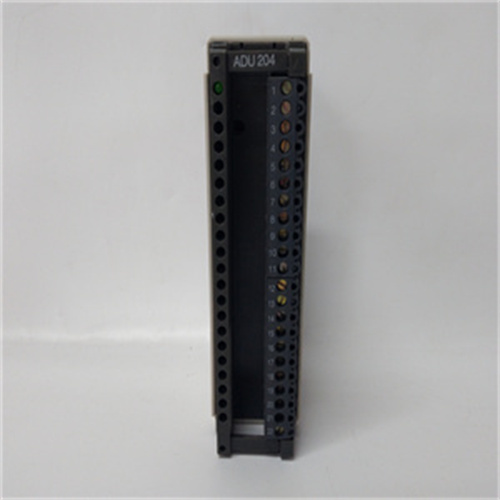

MODICON AS-BADU-204

是由施耐德电气制造的模拟输入模块，以下是对该产品的详细介绍：

一、产品概述

AS-BADU-204模块设计用于物料搬运、包装和纺织机械等应用场景，提供了四个通道用于模拟信号的输入，并且没有光隔离设计。该模块在法国制造，专为工业自动化和控制领域而设计。

二、主要功能特性

模拟输入：

模块具有四个输入通道，可以接受来自传感器的模拟信号。

双斜率积分A/D转换：

模块内部采用双斜率积分A/D转换器，将模拟信号转换为12位数字信号，以便进行后续的数字处理。

传感器兼容性：

可以与两线制±500mV传感器现场单元或PT100四线电阻温度检测器现场设备配合使用，增加了模块的通用性和灵活性。

电源要求：

模块需要外部电源供电（如250mA 24VDC），以确保其正常工作。当不使用外部电源时，模块会从内部总线获取电源，但可能会导致错误的读数。

开路电流回路检测：

模块具有开路电流回路（断线）检测功能，当检测到开路或高环路阻抗时，会通过LED和可访问寄存器发出警告。

通信与数据保持：

模块可以与CPU进行通信，当通信丢失超过1秒、CPU停止或断电时，模块可以保持最后一个值。

三、指示灯与状态显示

琥珀色LED：

闪烁时指示模块故障。

绿色LED：

模块前方的绿色LED指示模块准备就绪。当数据通过通道发送时，每个通道上的绿色LED将保持亮起或快速闪烁。

红色LED：

每个通道上的红色LED表示检测到开路电流环路（断线）或高环路阻抗（>500Ω）。
